株式会社エレクトロニカ　IMT事業部のカタログ一覧

オシロスコープとデジタイザはどう違う？【ハンドブック】 ve...

デジタイザの基本機能や性能パラメータをやさしく解説！

目に見えない電気信号を観測するのに欠かせない“オシロスコープ”。測定波形のモニタなどの用途ならオシロスコープで充分ですが、PCでの解析が必要、また分散型大規模装置といった大きなデータを扱う際は“デジタイザ”の方が利便性、トータルコストの観点でメリットを得...

SPECTRUM INSTRUMENTATION

Perfect fit-modular designed solutions

ドイツSPECTRUMの社　デジタイザ、AWG、DIOの総合メーカ ◆特徴 省スペース/収集データを高速にPCに転送：PCに装着（PCIeインターフェース）或いは、PCとLAN接続(NETBOX)PCオシロ：手持ちのPCがオシロスコープに！ ◆主な...

デジタイザとは？＜オシロスコープとの比較＞

アナログ量をデジタルデータに変換する装置、デジタイザをわかりやすく解説しています

掲載内容 ・デジタイザの基本機能 ・デジタイザの性能パラメータ ・デジタイザとオシロスコープの違い ・Pcleについて ・アベレージャについて ・大量データの超高速・並列処理 ・SCAPP ◆詳細はカタログをダウンロードしてご覧下さい...

Multi-Channelデジタイザの自動車計測への応用

多チャネルのデジタイザ/NETBOXの自動車の種々の信号の同期計測への応用の可能性を...

多チャネル、サンプリング周波数範囲、測定モード、トリガの種類、チャネル間の優れた同期性能、拡張性、ターンキーソフトSBench6などが、自動車及び関連する多種多様のセンサ信号出力の同期測定に最適であり、性能測定の効率を大幅に上げる事が可能になります。

SPECTRUMデジタイザの質量分析装置（TOF-MS）への...

SPECTRUMデジタイザM4iシリーズの質量分析装置（TOF-MS）への応用.pd...

SPECTRUMデジタイザ M4i.22xxシリーズ（8ビット、1/2/4チャネル、1.25S/s～5GS/s）及び（14/16ビット、2/4チャネル、130MS/s～500MS/s）は、TOF-MS型の質量分析装置に必要なリアルタイムアベレージ機能（カ...

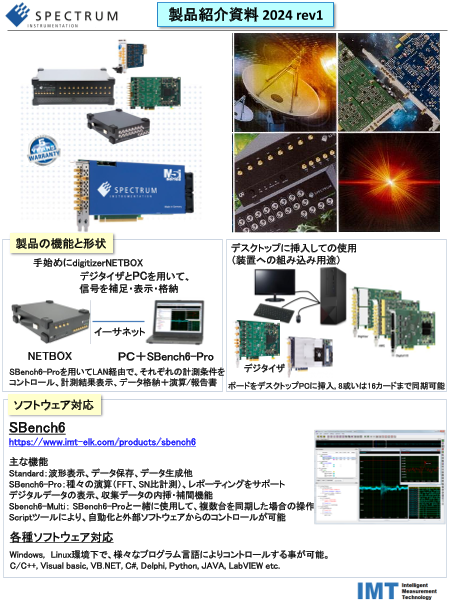

SPECTRUM社 製品案内2019年版

デジタイザの基本機能,製品一覧,アプリケーション例を紹介

◆特徴 省スペース/収集データを高速にPCに転送：PCに装着（PCIeインターフェース）或いは、PCとLAN接続(NETBOX)PCオシロ：手持ちのPCがオシロスコープに！ ◆主な機能 デジタイザ：サンプリング速度：10kS/s〜5GS/s 分解...

Spectrum製品アラカルト

Spectrum製品の全容の説明

Spectrum製品のハードウェアの構成、ソフトウェアの構成を具体的に説明。 ・PCIeインタフェースカードとNETBOXの形状及びPCとの接続方法 ・PCIeインタフェースカードとNETBOXの種類 ・SBench6に関して ・SCAPPに関し...

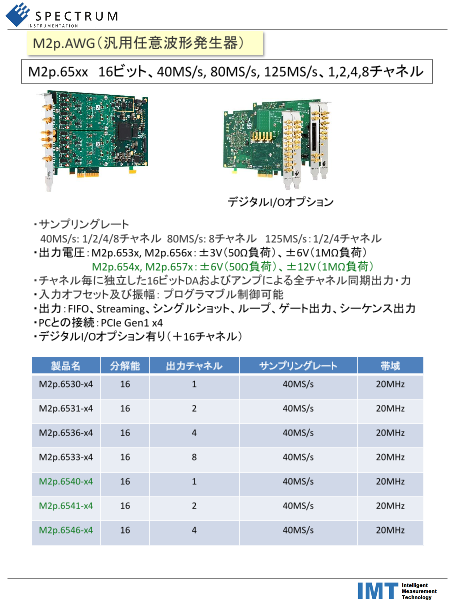

M2p AWG（汎用任意波形発生器）

M2p.65xx　16ビット、40MS/s, 125MS/s、1,2,4チャネル

1/2/4チャネル 出力電圧：±3　（50Ω負荷）、±6V（1MΩ） チャネル毎に独立した16ビットDAおよびアンプ 全チャネル同期出力 入力オフセット及び振幅： プログラマブル制御可能 出力：FIFO、Streaming、シングルショット、ルー...

M2ｉ高速デジタイザ

M2i.20xｘ　8ビット、50MS/s～200MS/s、1～4チャネル

2/4チャネル 入力抵抗　 50Ω/1MΩ チャネル毎に独立した8ビットADおよびアンプ 全チャネル同時サンプリング 7入力レンジ：±50mV～±5 V 入力オフセット：±400% トリガ：ウィンドウ、パルス幅、OR/AND 測定モード...

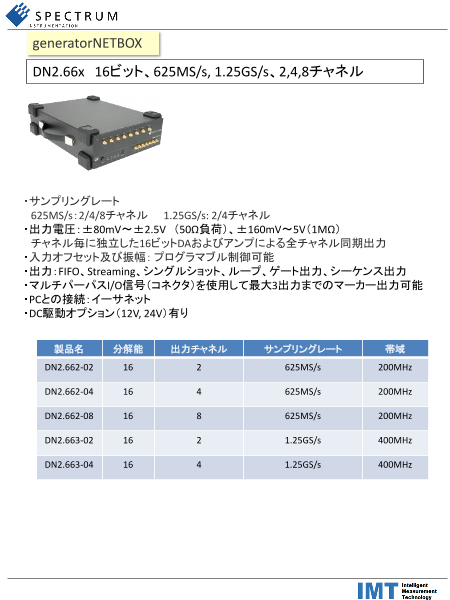

generatorNETBOX

DN2.66x　16ビット、625MS/s, 1.25GS/s、2,4,8チャネル

2/4/8チャネル 出力電圧：±80mV～±2.5V　（50Ω負荷）、±160mV～5V（1MΩ） チャネル毎に独立した16ビットDAおよびアンプ 全チャネル同期出力 入力オフセット及び振幅： プログラマブル制御可能 出力：FIFO、Strea...

generatorNETBOX

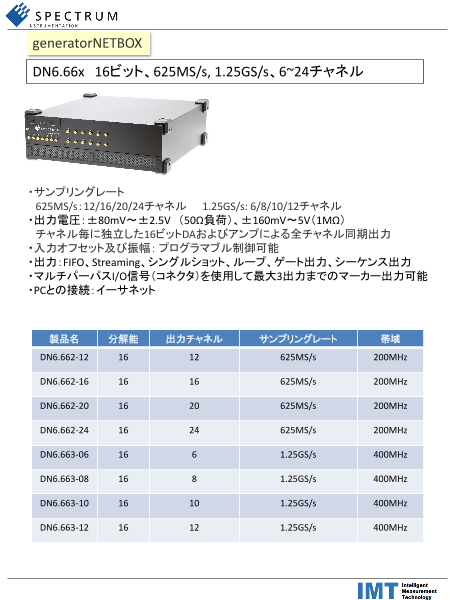

DN6.66x　16ビット、625MS/s, 1.25GS/s、6~24チャネル

6~24チャネル 出力電圧：±80mV～±2.5V　（50Ω負荷）、±160mV～5V（1MΩ） チャネル毎に独立した16ビットDAおよびアンプ 全チャネル同期出力 入力オフセット及び振幅： プログラマブル制御可能 出力：FIFO、Streami...

M2i高速デジタイザ

M2i.46xx　16ビット、200kS/s, 1MS/s, 3MS/s 2～...

2 / 4/8 チャネル チャネル毎に独立した14/16ビットADおよびアンプ 全チャネル同時サンプリング 8入力レンジ：±50mV～±10V 入力オフセット：±5V トリガ：ウィンドウ、パルス幅、スパイク、OR/AND 測定モード：シングルシ...

generatorNETBOX

DN2.60x　14ビット、60MS/s, 125MS/s、60MHz、4,8チャネ...

4 / 8チャネル チャネル毎に独立した14ビットDAおよびアンプ 全チャネル同期出力 入力オフセット及び振幅： プログラマブル制御可能 出力：FIFO、Streaming、マルチ出力、ゲート出力、シーケンス出力 PCとの接続：イーサネット

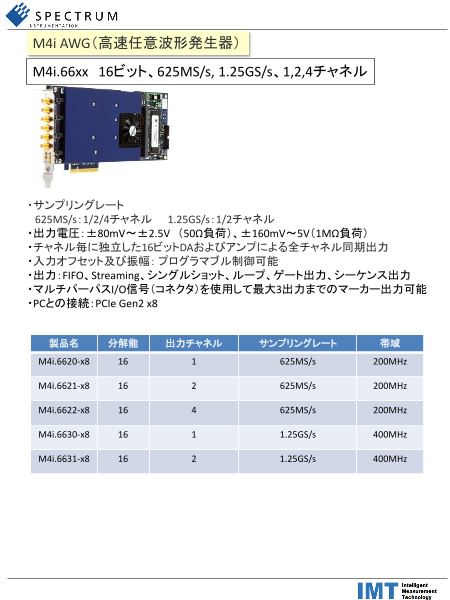

M4i AWG（高速任意波形発生器）

M4i.66xx　16ビット、625MS/s, 1.25GS/s、1,2,4チャネル

1/2/4チャネル 出力電圧：±80mV～±2.5V　（50Ω負荷）、±160mV～5V（1MΩ負荷） チャネル毎に独立した16ビットDAおよびアンプ 全チャネル同期出力 入力オフセット及び振幅： プログラマブル制御可能 出力：FIFO、Str...

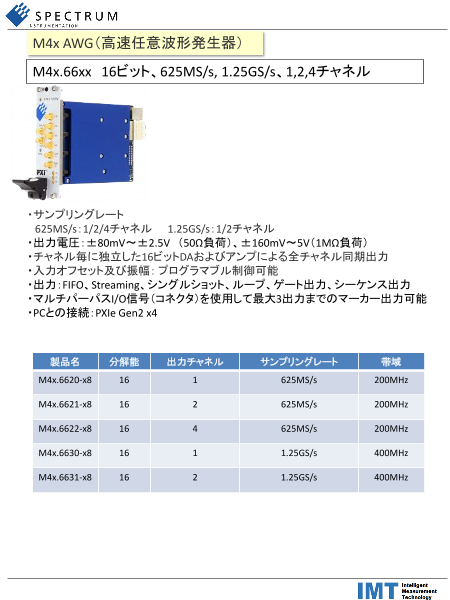

M4x AWG（高速任意波形発生器）

M4x.66xx　16ビット、625MS/s, 1.25GS/s、1,2,4チャネル

1/2/4チャネル 出力電圧：±80mV～±2.5V　（50Ω負荷）、±160mV～5V（1MΩ） チャネル毎に独立した16ビットDAおよびアンプ 全チャネル同期出力 入力オフセット及び振幅： プログラマブル制御可能 出力：FIFO、Strea...

M2i 汎用DIO

M2i.70xx　16ビット, 32ビット, 64ビット、60MS/s, 125MS...

入力：16, 32, 64ビット 1kS/s～125MS/s 16ビット, 32ビット 1kS/s～62.5MS/s 32ビット, 64ビット 入力信号： 3.3V, 5VTTL 入力インピーダンス：110Ω選択可能 トリガ：パ...

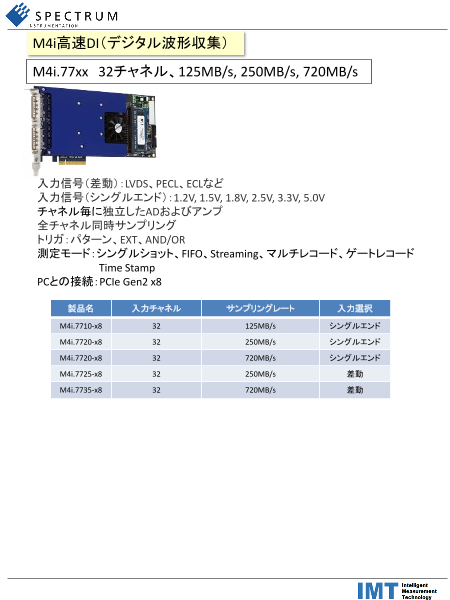

M4i高速DI（デジタル波形収集）

M4i.77xx　32チャネル、125MB/s, 250MB/s, 720MB/s ...

入力信号（差動）：LVDS、PECL、ECLなど 入力信号（シングルエンド）：1.2V, 1.5V, 1.8V, 2.5V, 3.3V, 5.0V チャネル毎に独立したADおよびアンプ 全チャネル同時サンプリング トリガ：パターン、EXT、AND...

M4i 超高速デジタイザ

M4i.44xx　14/16ビット、250MS/s, 500MS/s、1～4チャネル

1 / 2 / 4チャネル 入力抵抗　 1MΩ/50Ω チャネル毎に独立した14/16ビットADおよびアンプ 全チャネル同時サンプリング 6入力レンジ：±200mV～±10 V トリガ：ウィンドウ、ヒステレシス、OR/AND 測定モー...

M3ｉ高速デジタイザ

M3i.21xｘ　8ビット、500MS/s～1GS/s、1～2チャネル

1/2チャネル 入力抵抗　 50Ω/1MΩ チャネル毎に独立した8ビットADおよびアンプ 全チャネル同時サンプリング 8入力レンジ：±50mV～±10 V 入力オフセット： ±100% トリガ：ウィンドウ、OR/AND 測定モード：Str...

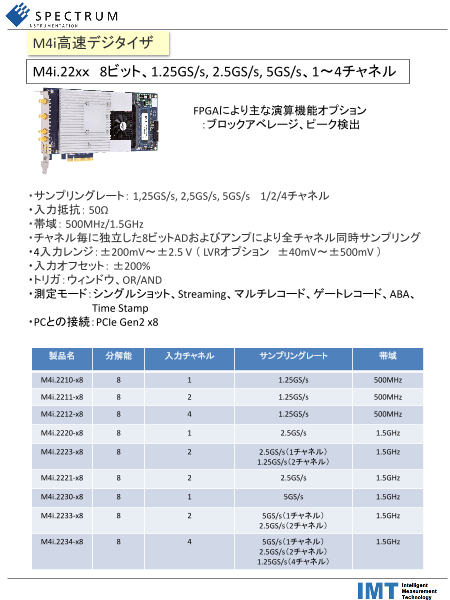

M4ｉ高速デジタイザ

M4i.22xｘ　8ビット、1.25GS/s, 2.5GS/s, 5GS/s、1～4...

1/2/4チャネル 入力抵抗　 50Ω チャネル毎に独立した8ビットADおよびアンプ 全チャネル同時サンプリング 4入力レンジ：±200mV～±2.5 V （ ±40mV～±500mV ） 入力オフセット： ±200% トリガ：ウィンド...

M4x 超高速デジタイザ

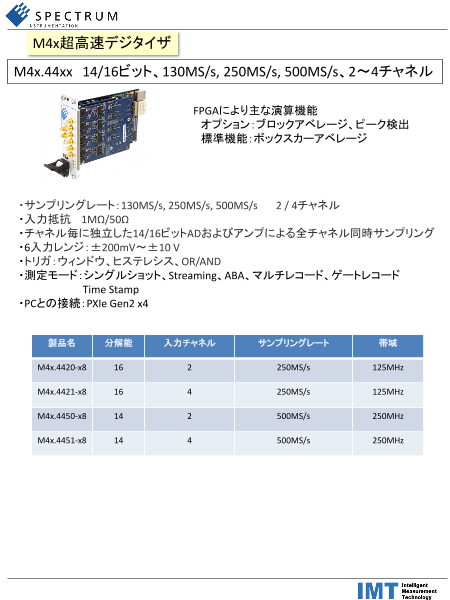

M4ｘ.44xx　14/16ビット、250MS/s, 500MS/s、1～4チャネル

1 / 2 / 4チャネル 入力抵抗　 1MΩ/50Ω チャネル毎に独立した14/16ビットADおよびアンプ 全チャネル同時サンプリング 6入力レンジ：±200mV～±10 V トリガ：ウィンドウ、ヒステレシス、OR/AND 測定モード...

digitizerNETBOX

DN2.20x　8ビット、～200MS/s、2～8チャネル

1/2/4: 20MS/s 2 / 4 / 8チャネル: 100MS/s 入力抵抗　1MΩ / 50Ω チャネル毎に独立した8ビットADおよびアンプ 全チャネル同時サンプリング 7入力レンジ：±50mV～±5 V 入力オフセット： ±400%...

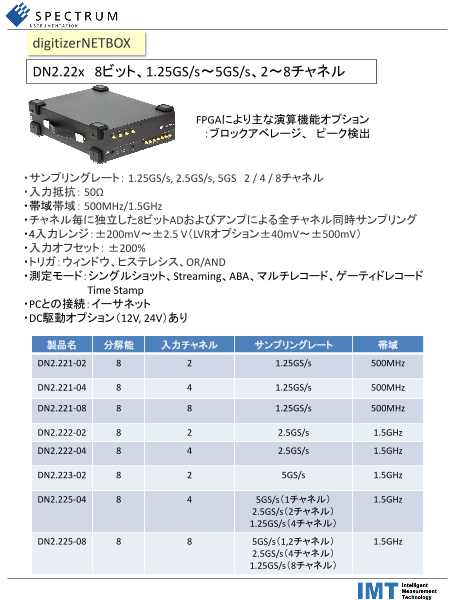

digitizerNETBOX

DN2.22x　8ビット、1.25GS/s～5GS/s、2～8チャネル

2 / 4 / 8チャネル 入力抵抗　 50Ω 帯域　500MHz/1.5GHz チャネル毎に独立した8ビットADおよびアンプ 全チャネル同時サンプリング 4入力レンジ：±200mV～±2.5 V（±40mV～±500mV） 入力オフセッ...

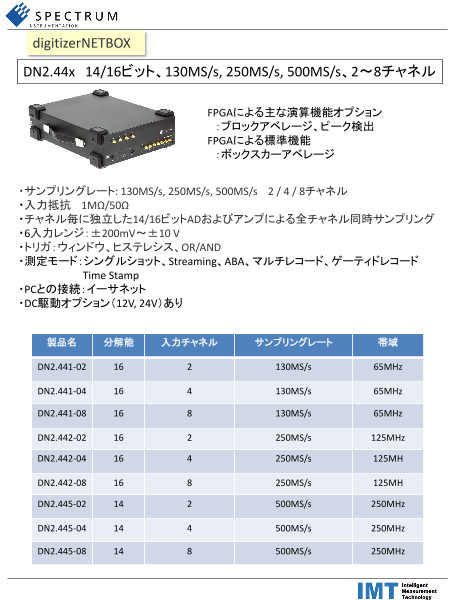

digitizerNETBOX

DN2.44x　14/16ビット、250MS/s, 500MS/s、2～8チャネル

2 / 4 / 8チャネル 入力抵抗　 1MΩ/50Ω チャネル毎に独立した14/16ビットADおよびアンプ 全チャネル同時サンプリング 6入力レンジ：±200mV～±10 V トリガ：ウィンドウ、ヒステレシス、OR/AND 測定モード：...

M2i高速デジタイザ

M2i.47xx　16ビット、1.33MS/s 8/16チャネル

8/16 チャネル 入力抵抗　 1MΩ チャネル毎に独立した14/16ビットADおよびアンプ 全チャネル同時サンプリング 8入力レンジ：±50mV～±10 V トリガ：ウィンドウ、パルス幅、スパイク、OR/AND 測定モード：ABA、...

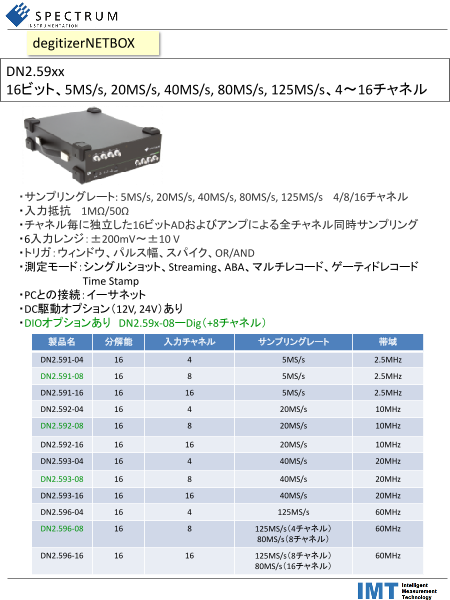

degitizerNETBOX

DN2.59xx 16ビット、20MS/s, 40MS/s, 80MS/s, 125...

4/8/16チャネル 入力抵抗　 1MΩ/50Ω チャネル毎に独立した16ビットADおよびアンプ 全チャネル同時サンプリング 6入力レンジ：±200mV～±10 V トリガ：Window、パルス幅、スパイク、OR/AND 測定モード：S...

digitizerNETBOX

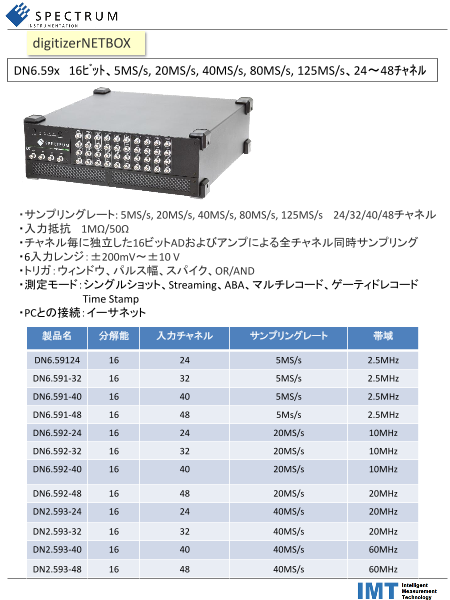

DN6.59x　16ﾋﾞｯﾄ、20MS/s, 40MS/s, 80MS/s, 125...

24 ~48チャネル 入力抵抗　 1MΩ/50Ω チャネル毎に独立した16ビットADおよびアンプ 全チャネル同時サンプリング 6入力レンジ：±200mV～±10 V トリガ：Window、パルス幅、スパイク、OR/AND 測定モード：...

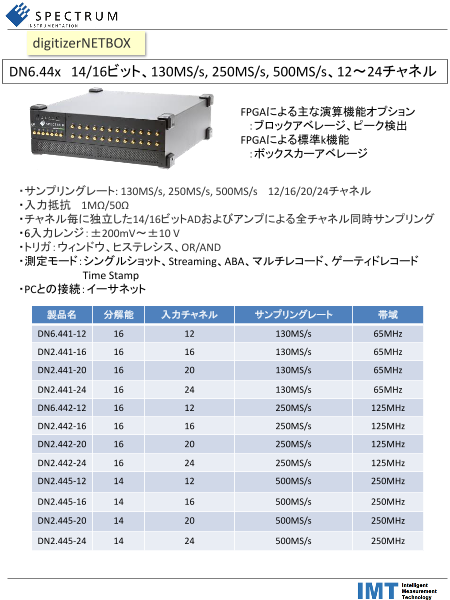

digitizerNETBOX

DN6.44x　14/16ビット、250MS/s, 500MS/s、12～24チャネ...

12 / 16 / 20 /24チャネル 入力抵抗　 1MΩ/50Ω チャネル毎に独立した14/16ビットADおよびアンプ 全チャネル同時サンプリング 6入力レンジ：±200mV～±10 V トリガ：ウィンドウ、ヒステレシス、OR/AN...

digitizerNETBOX

DN2.46x　16ビット、200kS/s, 1MS/s, 3MS/s、4～16チャ...

4 / 8 / 16チャネル 入力抵抗　 1MΩ チャネル毎に独立した16ビットADおよびアンプ 全チャネル同時サンプリング 8入力レンジ：±50mV～±10 V トリガ：Window、パルス幅、スパイク、OR/AND 測定モード：S...

Spectrum社を選ぶ10の理由

Spectrum社を選ぶ10の理由をビデオと記事で分かりやすく説明している

１．SPECTRUM社は、世界をリードする高速分解能デジタイザ、AWG(任意波形発生器)、デジタルIOのメーカです。 ２．500種類以上の多様な製品群があります。 ３．幅広い製品群から、ご使用目的にぴったりの製品をお選び頂けます。 　　お客様の価格...
