サーボモータ（英: Servomotor）とはサーボ機構において位置、速度等を制御する用途に使用するモーターである。モーターの種類としては、「電動機」、「油圧モーター」など、特定のモーター形式を示すものではない。しかし、現在は、ロボット用途などに使用される「検出器付の電動機」で、フィードバック制御するものが一般的である。
構造と機能
電動機
サーボモーターとして市販されている電動モーターは、以下の種類がある。AC (alternating current) サーボモーター同期電動機（ブラシレスDCモーター、SM型）誘導電動機（IM型）DC (direct current) サーボモーターブラシ付DCモーターステッピングモーター（クローズ制御した製品）検出器
サーボモーターの動作をフィードバックするためには、各種検出装置によりモーターの状態を検出する。この検出装置には以下のような種類がある。- 位置検出器
- レゾルバインクリメンタルエンコーダアブソリュートエンコーダポテンショメータ
- （インクリメンタルエンコーダのように絶対位置情報を持たない検出装置は、起動時に原点角度に復帰する必要がある。）
- 速度検出器
- タコジェネレータ
制御装置
サーボモーターを制御するためには、サーボアンプ、シーケンサなどの制御装置が必要である。制御装置は位置検出装置から得られた情報により、現在位置信号と目的位置を比較する。そこで差がある場合、モーターを目的位置との差分を減少させる方向に動かす。こうして目的位置との差分は減少していく。この手順が繰り返され、最終的に目的値に到達するか、許容範囲に入るまで続けられる。また、別の方法としてモーターの位置をデジタル的に記録しておき、目的値までの差分を与えて、目的値に一度に到達する方法もある。適用分野
サーボモーターは製造工場に多く使用される。例えば、工作機械、包装機械や産業用ロボットなどである。サーボモーターは自動車模型、模型飛行機や船舶模型のラジコン用サーボにも見られる。ラジコン用サーボは、いわゆる産業用のサーボモーターとは形態が異なる。しかし、両者ともサーボモーターと呼ばれるため、しばしば混乱を招くこともある。ホビー用途
ホビー用途で市販されているラジコン用のサーボモーターと言った場合には電気駆動式で制御基板、モーター、ギヤボックスが一体化され防塵ケースに封入された物であることが多い。インドアプレーン用など重量が数グラムしかない超小型製品の場合は基板やギヤが剥き出しの物もある。制御信号はPWM信号によって行われることが一般的で、標準規格化はされていないが、事実上は大半のラジコン用サーボモーターで信号が統一されており、メーカーが異なるサーボ同士でも混在使用可能な場合が多い。近年ではホビーロボット用のアクチュエーターとして使用されるようになり、専用の製品も多数開発されている。産業用ロボット用途
産業用ロボットの分野においては、ロボットの動作軸を駆動するサーボモーターとしてはACサーボモータが使われる。産業用ロボットの発展過程では油圧、空気圧、DCサーボモータなどが利用されていたことがあるが、小型化が可能、構造が単純で悪環境でも信頼性が高いなどのメリットがあり、ACサーボモータ制御に必要なパワートランジスタなどの半導体製品やサーボ制御技術が進歩した90年代からロボット用に広く使われるようになった。とのようなメリットがあり、構造が単純で悪環境でも信頼性が高いという点は、ロボットのメンテナンス作業を省力化することに繋がり、小型化が可能という点は、一つのロボットに複数のモーターを搭載できることに繋がるため、自動車工場で使われるような「自動化されたラインで、複数のサーボモーターを内蔵する必要のある産業用ロボット」に用いられることが多い。近年では、加工精度を高めるため、高精度で応答速度の優れた工作機械、またその高い能力を持った機械を実現することのできるようなサーボモーターが求められており、「センサーやモーターの性能を高めて、デジタル制御の制御の理論限界に迫る」というような取り組みが進められており、国内、国外問わずに多くの企業が開発、改良を行っている。IoT機能を搭載した新世代のサーボモータは、スマートファクトリーの中核技術として注目されています。これらのモータは、生産ラインの各機器と連携し、リアルタイムでデータを収集・分析することで、生産プロセス全体の最適化を実現していきます。サーボモーターの制御
一般的なホビー用サーボモーターは、パルスを受信し、そのデューティ比で回転角を制御する。パルス幅としては 1ms ～ 2ms になり、標準的なニュートラルポジションはFutabaサーボは1.52ms、それ以外は1.5msとなる。ロボット用サーボの場合はメーカー独自の通信方法が用いられている場合がある。サーボの動作原理からハンチングと呼ばれる現象が発生する事があるが、サーボの保持力を下げる事で改善できる場合がある。コマンド方式サーボ
通常のサーボ機構・回路に加えて、状態確認用に電流センサや温度センサを備え、それを伝えるシリアル通信回路を内蔵している。通信にはパケット通信が用いられ、フタバのコマンド方式サーボであれば以下のような書式になる。Header + ID + Flag + Address + Count + Length + Data + Checksumコマンド方式／PWM方式のどちらの信号でも制御できるサーボもあり、電源投入後に送られてくる信号で自動的に決定される。主に研究開発用やホビーロボット用に開発された。
主な製造メーカー
富士電機システムズファナック安川電機三菱電機LS Mecapion（韓国）パナソニックオムロン芝浦機械山洋電気多摩川精機オリエンタルモーター高性能駆動装置開発日創電機エアロテック（米国）ホビー用途
双葉電子工業三和電子機器近藤科学 - KO PROPO日本遠隔制御 (JR)タミヤ京商ヴイストンTOWER PROハイテックマルチプレックスHPISAVOX脚注
関連項目
サーボ機構サーボ系アンプアクチュエータファクトリーオートメーション産業用ロボットNC・CNCS.BUSPID制御

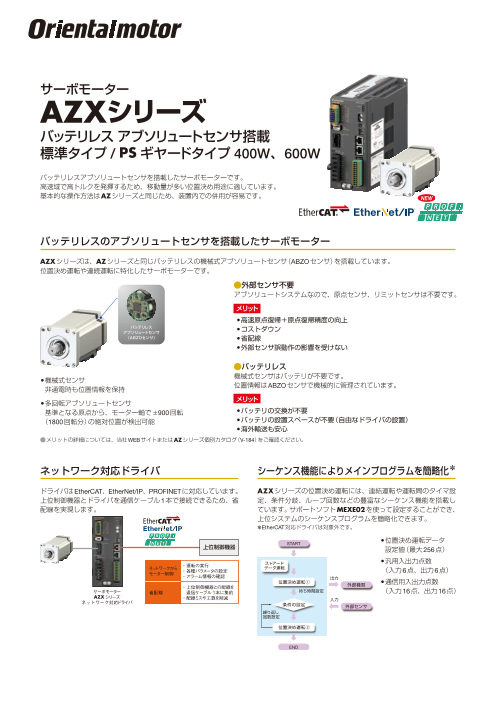

サーボモーター AZXシリーズ バッテリレスアブソリュートセン...
バッテリレスのアブソリュートセンサを搭載したサーボモーター
バッテリレスアブソリュートセンサを搭載したサーボモーターです。高速域で高トルクを発揮するため、移動量が多い位置決め用途に適しています。基本的な操作方法はAZシリー...

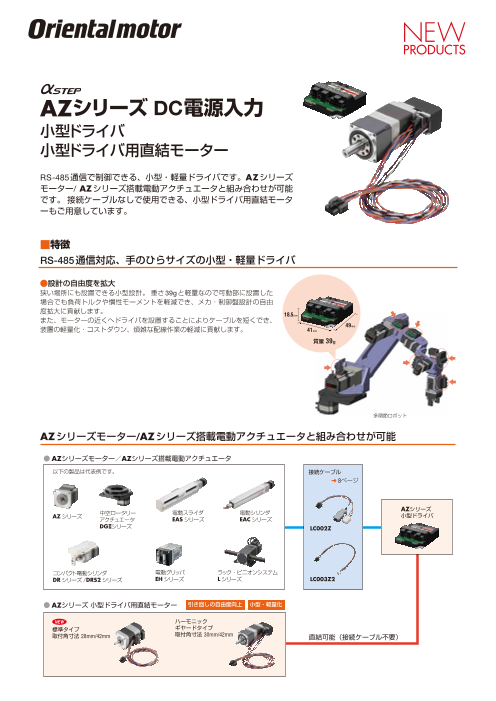

AZシリーズDC電源入力小型ドライバ/小型ドライバ用直結モーター
AZシリーズDC電源入力に小型ドライバをラインアップしました。接続ケーブルなしで小型ドライバに直結できるハーモニックギヤードタイプのモーターもご用意しています。■αSTEPAZシリーズバッテリレスアブソリュートセンサ搭載のステッピングモーターです。外部セ...

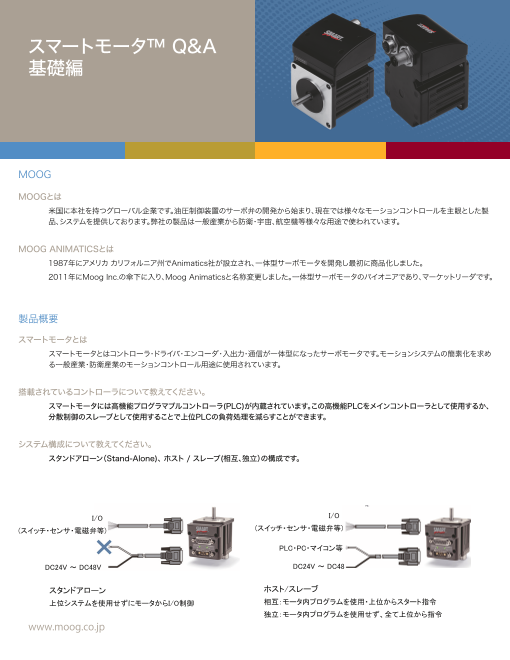

機電一体型サーボモータ 『スマートモータ』 Q&A【基礎編】
スマートモータって何? 内蔵されているコントローラ・モータ・エンコーダ・ドライバ...
初めてスマートモータの名前を聞かれた方は是非内容をご確認下さい。また、もっと詳しいことを知りたいお客様のために【応用編】もご用意しました。#サーボモータ,#小型サ...
スマートモータ Q&A【応用編】
プログラムのダウンロード・アップロードや入出力操作方法・電源供給・逆起電力・モ...
スマートモータについてもっと知りたい方、実際にお使いになられる方へQ&A【応用編】をご用意しました。#サーボモータ,#小型サーボモータ,#ドライバ一体型モータ,#ブラシレ...
【製品ガイド】機電一体型サーボモータ『スマートモータ』
スマートモータの製品概要・ソフトウェアのご紹介・システム構成例・アプリケーショ...
スマートモータは、コントローラ・ドライバ・エンコーダ・入出力・通信を内蔵した、システム一体型サーボモータです。省スペース・省配線のため制御盤をコンパクトにでき、多軸...
防爆型高性能 ブラシレスACサーボモータ ExDシリーズ のご紹介
ATEX, IECEx, NEC, KOSHA, CCC Ex,およびCE規格に準拠した、爆発性雰囲気向け高性能...
防爆サーボモータの概要：・自動車部品（リチウムイオン電池など）の生産ライン、火力発電用ガスタービン、水素関連設備などの用途に最適・UL防爆認定品 *その他防爆も取得...
防爆型高性能ブラシレス ACサーボモータ ExDシリーズ
ATEX, IECEx, NEC, KOSHA, CCC Ex, TRCUおよびC規格に準拠した、爆発性雰囲気向け高...
ExDシリーズの防爆仕様サーボモータは、爆発の危険のある環境での使用を意図した装置や保護システムの設計および構築に関する必須健康安全要求事項に準拠していることが認定され...
光洋電子工業㈱＿ＡＣサーボシステム
位置決め・速度制御・トルク制御／モーションコントロール
モーションコントローラ内蔵でシステムの簡素化を実現。ＰＲモードにより、ドライバとモータだけで小規模装置を動かすことができるＡＣサーボシステムです。サーボドライ...

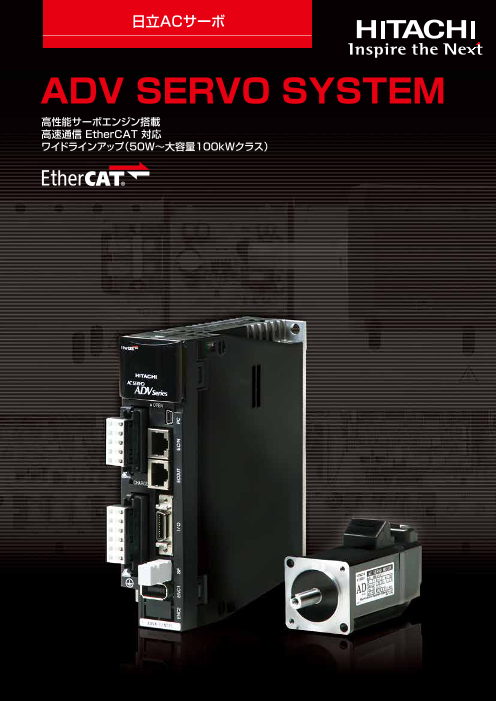

日立ACサーボ ADV SERVO SYSTEM
日立産機システムが提案する、業界トップクラスのサーボシステム。
50W～100kWまでのラインナップでお客さまの幅広いニーズにお応えします。◆Space Saving 薄型小型アンプ サイドバイサイド設置◆Energy Saving コンバーター方式一...
一体設計型モータでコストとスペースを削減！半導体製造にお...
MOOG SmartMotor事例のご紹介
当社が取り扱っているMOOG社のSmartMotorは、オールインワン型のDCサーボモータです。サーボモータ・コントローラ・ドライバが一体となっており、別置きでのドライバとコント...
制御盤不要でコンパクトな設計！最適なAGVレイアウトを実現し...
MOOG SmartMotor事例のご紹介
当社が取り扱っているMOOG社のSmartMotorは、オールインワン型のDCサーボモータです。サーボモータ・コントローラ・ドライバが一体となっており、別置きでのドライバとコント...
バッテリ駆動ACサーボモータ/ 無励磁式ブレーキ付バッテリ駆...
バッテリ駆動ロボット向けのACサーボモータをご紹介。小さなボディで大きな出力を発...
昨今、物流搬送ロボットや案内ロボット、モビリティロボットなどのバッテリ駆動の製品化が進んでおり、その小型化のニーズが高まっております。その中でモータの小型化のニーズ...
ACサーボシステム SANMOTION G (AC 200 V 30 W-1.5 kW / AC...
「強く」て「やさしい」 サーボシステム｢SANMOTION G｣
《強さ》■進化したサーボ性能速度周波数応答 3.5 kHz 高速域の出力7%拡大エンコーダ：17 bit，20 bit，23 bit，27 bit■信頼性とメンテナンス性の向上電源状態と...

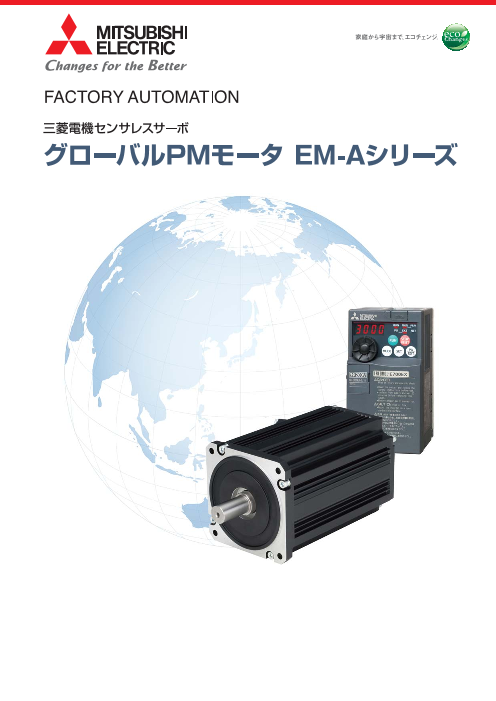

三菱電機センサレスサーボ グローパルPMモータ「EM-Aシリーズ」
【小形・省エネ、高性能、グローバル】三菱独自の突極形コアを開発、センサレスで「...
こんな課題をお持ちの方は必見！●装置の小形化したい●省エネ化を図りたい●装置の納入国によらず同一モーターで輸出したい●装置の性能を向上させコストはおさえたい◆...

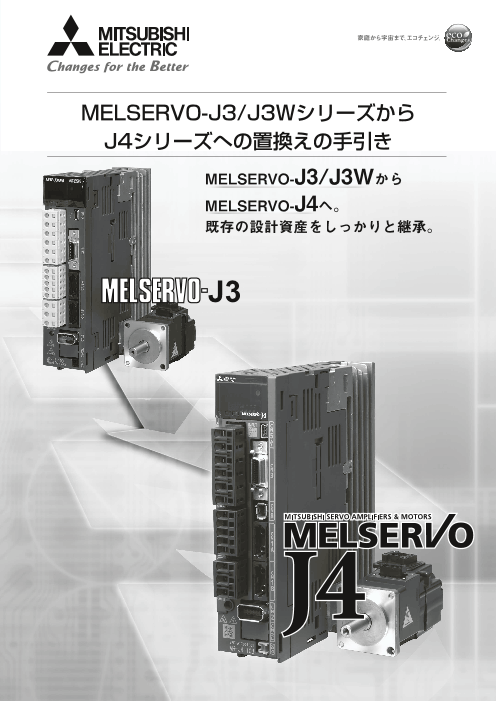

MELSERVO-J3/J3Wシリーズから J4シリーズへの置換えの手引き
既存の設計資産をしっかりと継承。
【掲載内容】第1部 MR-J3/MR-J3W置換えの概要 第2部 MR-J3-_A_からMR-J4-_A_への置換え検討 第3部 MR-J3-_B_からMR-J4-_B_への置換え検討 第4部 MR-J3W-_BからMR-J4W2-_...

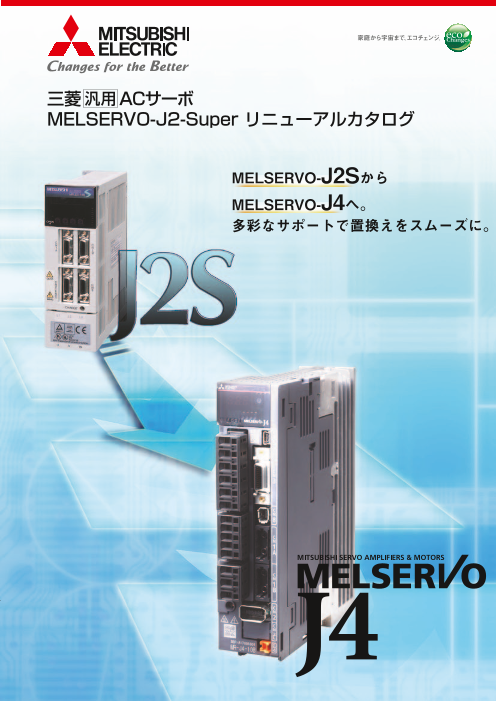

三菱 汎用 ACサーボ MELSERVO-J2-Super リニューアルカタログ
