圧力容器と圧送に必要な部品をセットにしました。スチームや水で温度調節できるジャケット付き!
開口部がへルール(4Sサイズ)のスタンダードな圧力容器です。
スチームや水で温度調節できるジャケット付きで、タンクごと移動できるキャスター脚付きのステンレスタンクです。
●内容液の保温・冷却用に【PCN-L】 にジャケットを付けました。
●ご使用に合わせて、アクセサリーを選定出来ます。
●下部排出の為、内容物が残留なく排出出来ます。
●【PCN-F-J-L】と比べ、蓋とクランプが軽く取扱いやすいです。
【セット内容】 ①加圧口 ②安全弁 ③圧力計 ④手動二方ボールバルブ
このカタログについて
ドキュメント名 | ジャケット型加圧容器 脚付 加圧ユニット【PCN-J-L-UT】 |
---|---|
ドキュメント種別 | 製品カタログ |
ファイルサイズ | 12.3Mb |
登録カテゴリ | |
取り扱い企業 | MONOVATE(旧日東金属工業)株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

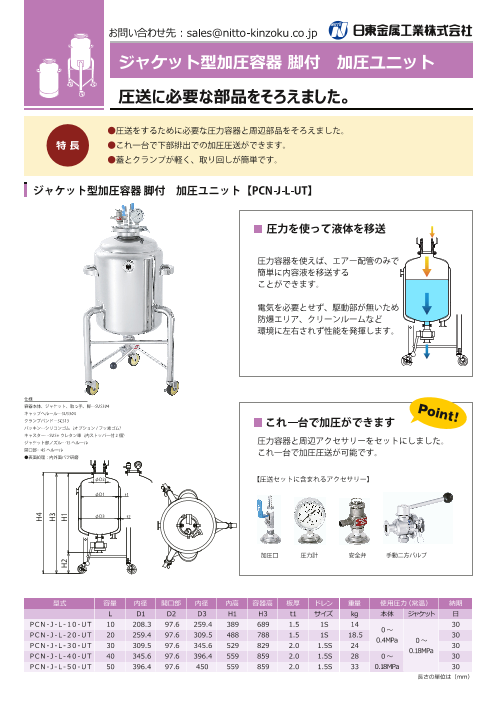

Page1
圧送に必要な部品をそろえました。
仕様
容器本体、ジャケット、取っ手、脚…SUS304
キャップヘルール…SUS304
クランプバンド…SCS13
パッキン…シリコンゴム(オプション /フッ素ゴム)
キャスター…SUS+ ウレタン車(内ストッパー付 2個)
ジャケット部ノズル…1S ヘルール
開口部…4S ヘルール
●表面処理:内外面バフ研磨
φD2
φD1 t1
φD3 t2
L D1 D2 D3 H1 H3 t1 kg
PCN- J - L -10 -UT 10 208.3 97.6 259.4 389 689 1.5 1S 14 30
0
PCN- J - L -20 -UT 20 259.4 97.6 309.5 488 788 1.5 1S 18.5 30
0.4MPa 0
PCN- J - L -30 -UT 30 309.5 97.6 345.6 529 829 2.0 1.5S 24 30
0.18MPa
PCN- J - L -40 -UT 40 345.6 97.6 396.4 559 859 2.0 1.5S 28 0 30
PCN- J - L -50 -UT 50 396.4 97.6 450 559 859 2.0 1.5S 33 0.18MPa 30
H4
H3
H2 H1
