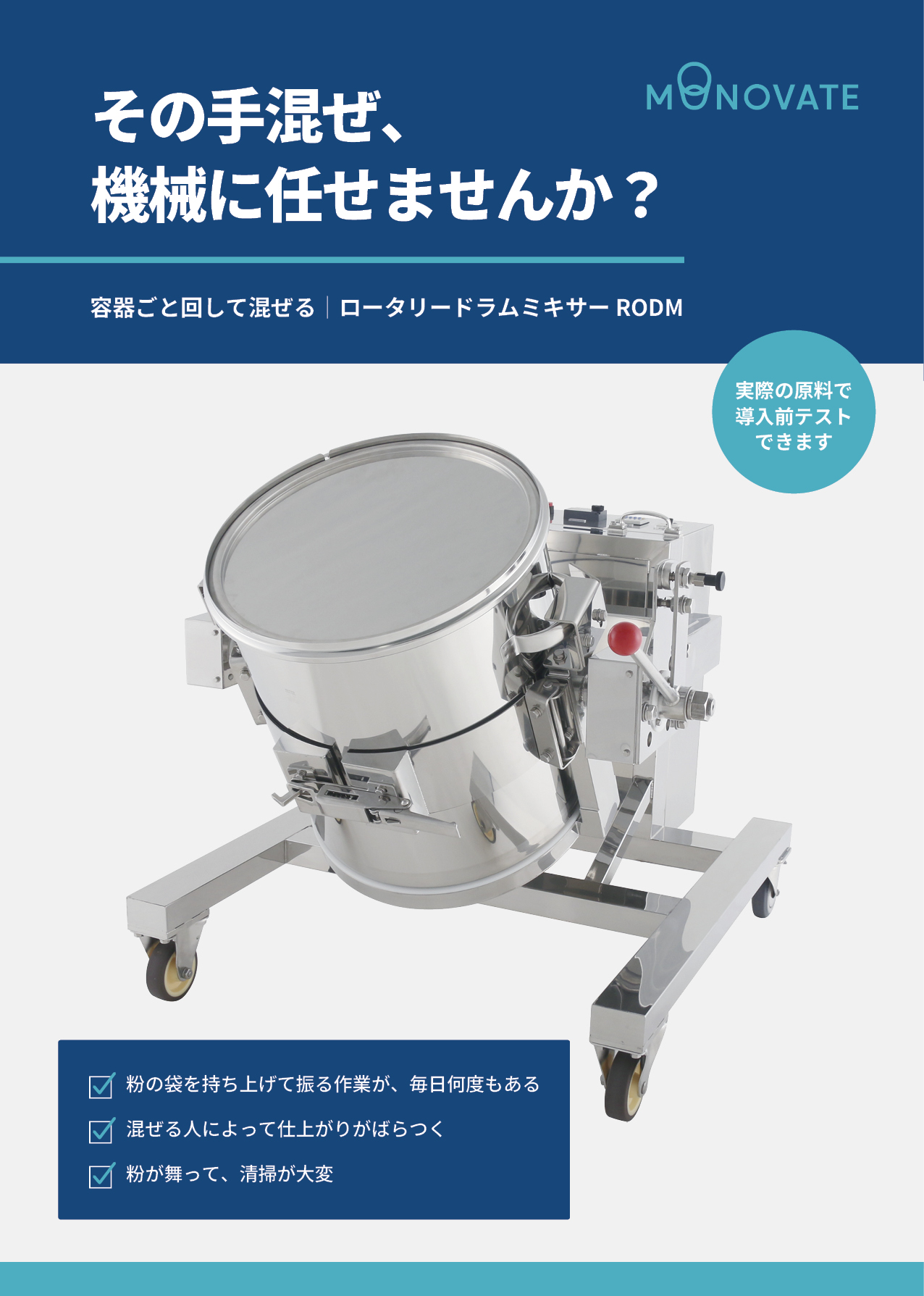

その手混ぜ、 機械に任せませんか？ 容器ごと回して混ぜる｜ロータリードラムミキサー RODM 実際の原料で 導入前テスト できます 粉の袋を持ち上げて振る作業が、毎日何度もある 混ぜる人によって仕上がりがばらつく 粉が舞って、清掃が大変

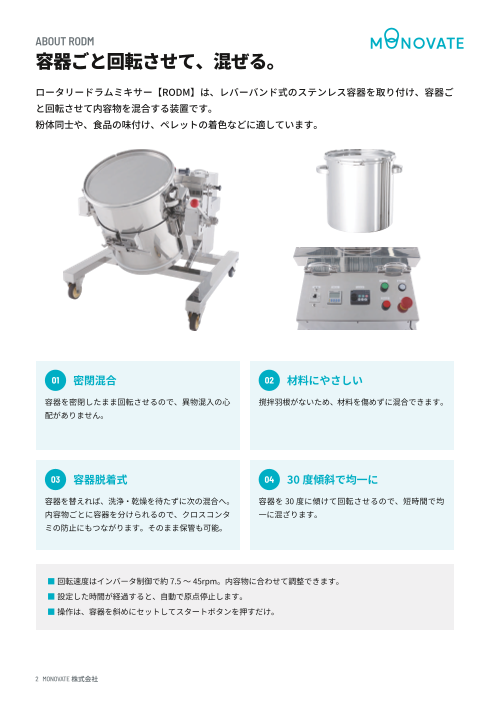

ABOUT RODM 容器ごと回転させて、混ぜる。 ロータリードラムミキサー【RODM】は、レバーバンド式のステンレス容器を取り付け、容器ご と回転させて内容物を混合する装置です。 粉体同士や、食品の味付け、ペレットの着色などに適しています。 01 密閉混合 02 材料にやさしい 容器を密閉したまま回転させるので、異物混入の心 撹拌羽根がないため、材料を傷めずに混合できます。 配がありません。 03 容器脱着式 04 30 度傾斜で均一に 容器を替えれば、洗浄・乾燥を待たずに次の混合へ。 容器を 30 度に傾けて回転させるので、短時間で均 内容物ごとに容器を分けられるので、クロスコンタ 一に混ざります。 ミの防止にもつながります。そのまま保管も可能。 ■ 回転速度はインバータ制御で約 7.5 〜 45rpm。内容物に合わせて調整できます。 ■ 設定した時間が経過すると、自動で原点停止します。 ■ 操作は、容器を斜めにセットしてスタートボタンを押すだけ。 2 MONOVATE 株式会社

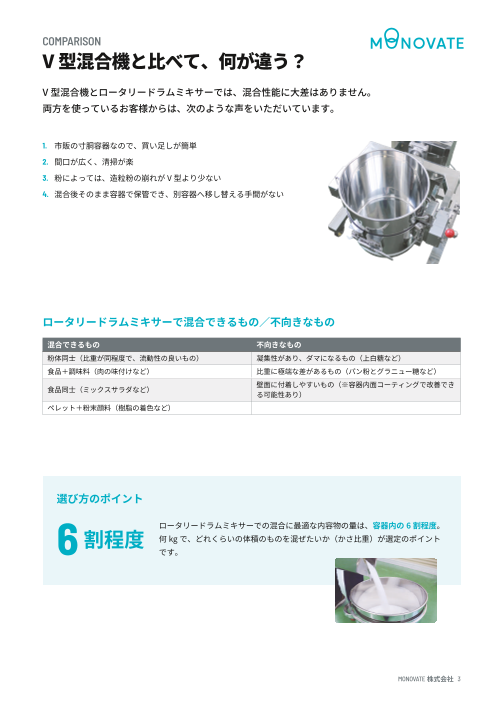

COMPARISON V 型混合機と比べて、何が違う？ V 型混合機とロータリードラムミキサーでは、混合性能に大差はありません。 両方を使っているお客様からは、次のような声をいただいています。 1. 市販の寸胴容器なので、買い足しが簡単 2. 間口が広く、清掃が楽 3. 粉によっては、造粒粉の崩れが V 型より少ない 4. 混合後そのまま容器で保管でき、別容器へ移し替える手間がない ロータリードラムミキサーで混合できるもの／不向きなもの 混合できるもの 不向きなもの 粉体同士（比重が同程度で、流動性の良いもの） 凝集性があり、ダマになるもの（上白糖など） 食品＋調味料（肉の味付けなど） 比重に極端な差があるもの（パン粉とグラニュー糖など） 食品同士（ミックスサラダなど） 壁面に付着しやすいもの（※容器内面コーティングで改善でき る可能性あり） ペレット＋粉末顔料（樹脂の着色など） 選び方のポイント 6 ロータリードラムミキサーでの混合に最適な内容物の量は、容器内の 6 割程度。 割程度 何 kg で、どれくらいの体積のものを混ぜたいか（かさ比重）が選定のポイント です。 MONOVATE 株式会社 3

展示会での出会いから、導入へ CASE 01 ｜食品メーカー 6 人の作業を、2 人に。 作業人数 6 人→ 2 人 6 人で 2 時間以上 → 2 人で約 2 時間半 山根食品株式会社｜昭和 21 年創業。昆布を中心に、だし昆布・きざみ昆布・ふりかけ・スープを製造。 課題 スープ原料などを作業台に広げて手作業で混合。 生産効率に上限があり、作業スピードも熟練度に左右されていた。 改善策 展示会 FOOMA JAPAN で RODM に出会い、実際の原料を使った導入前テストで仕上がりを 確認して導入。 混合量を増やすため、特注でサイズアップ。 効果 6 人の作業を 2 人で実現。 混合中に別の作業ができるようになり、全体の生産量もアップ。 お客様の声 少ない人数でも安定して製造できるようになった、と効果を実感され ています。 インタビュー全文を読む 4 MONOVATE 株式会社

CASE 02 ｜食品メーカー 男性だけの作業を、誰もができる作業に。 導入満足度 90% 以上 株式会社ナリコマフード｜医療・介護福祉施設向けを主力に、食品製造と物流サービスを提供。 課題 専用の粉体混合機がなく、味噌汁の設備と兼用していたため同時作業ができなかった。 フタが開いた状態で混合するので粉が舞い、清掃が大変。 重い粉体を次工程へ投入する作業は男性しかできなかった。 改善策 粉体工業展でロータリードラムミキサーを見て問い合わせ、デモテストを経て導入。 混合後の投入まで見据えて、移動式反転リフターを導入。 容器はリブ加工付きのリフター対応仕様で、既存の洗浄機に入る特注サイズで製作。 効果 密閉混合で粉の飛散がかなり解消。 作業負担が減り、女性作業者も同じ作業ができるように。 お客様の声 操作は容器を斜めにセットしてスタートボタンを押すだけ。 誰でもできるシンプルさが魅力、と評価いただいています。 インタビュー全文を読む MONOVATE 株式会社 5

TEST 「うちの粉でも混ざる？」 実際の原料でテストしました TEST 01 ｜医薬品原料メーカー様 1 日 18 回の「袋を振って混ぜる」作業を機械化 1 日 18 回 28kg 袋を手で振る予備混合 1 バッチの量 課題　28kg のバッチを 2 〜 3 袋に分け、1 袋 10kg 近い袋を手で振っ て予備混合していた。1 日 18 回の身体的負荷と、作業者による品 質のばらつきが課題。 結果　RODM-65 で 28kg を混合し、粒度分布が均一な状態に混ざる ことを確認。 テストレポートを読む TEST 02 ｜製粉会社様 粒の大きさが違う小麦粉とふすまも、均一に 課題　プレミックスの製造で、原料を袋に入れて手で振って混ぜる 方法を長年続けており、作業者の負担が大きかった。 条件 投入量 回転数 時間 結果 1 10kg 22.5rpm 1 分 分離が残る 2 10kg 22.5rpm 3 分 条件 1 より均一性が向上 3 10kg 22.5rpm 5 分 良好 4 15kg 22.5rpm 5 分 良好（量が増えても均一） 条件 5：良好 5 10kg 45rpm 3 分 良好（より短時間で混合） まとめ　回転数と時間を調整すれば、短時間でも均一に混合できる ことを確認。 テストレポートを読む 実際の原料で、導入前テストを承ります 6 MONOVATE 株式会社

SPEC サイズと仕様 型式 適合容器 容量 最大投入量 容器内径 幅×奥行 高さ 通常／傾斜時 (L) (kg) (mm) (mm) (mm) RODM-36 CTL-36 36 20 360 700 × 944 795 ／ 858 RODM-65 CTL-43 65 40 430 830 × 1045 810 ／ 892 RODM-565 NEW CTL-565 CTL-565H 150 ／ 200 120 565 1120 × 1877 1239 ／ 1314 ※ RODM-565 はご要望に応じてサイズを調整できるオーダー機のため、上記数値は代表的な目安値です。高さの「傾斜時」は容器を 30 度 に傾けた混合時の値です。 共通仕様 項目 仕様 材質 装置本体フレーム・容器ホルダー SUS304 ／容器本体 SUS304 容器パッキン シリコンゴム（食品衛生法適合品） キャスター SUS ＋ウレタン（内ストッパー付 2 個） 電源 単相 AC100V 回転数 約 7.5 〜 45rpm 傾斜角度 0 度（容器着脱時）と 30 度（混合時）の 2 段階（特注 で別角度も可） 防水 装置本体は非防水仕様 セット内容 混合機本体、レバーバンド式密閉容器【CTL】1 個 設置条件 屋内で、装置重量＋混合物重量に耐えられる水平な場所。装置に水がかからない 場所。左右側面・前方に各 1000mm 以上、後方に 500mm 以上、高さ 1700mm 以上のスペースが必要です。 カスタマイズ例 容器 本体 ■ 蓋へのバッフル取り付け（混合効率向上） ■ ガード・インターロックの設置（安全性向上） ■ 容器側面へのドレンノズル設置（排出性向上） ■ 傾斜角度の変更（混合効率向上） ■ 強化タイプのレバーバンド（安全性向上） ■ フレーム部ビードカット（サニタリー性向上） ■ 透明蓋に変更（視認性向上） ■ 容器 180°反転機能の追加（排出性向上） ポリカーボネート製 透明蓋 ハンドル操作で容器を 180 度回転し、原料排出をスムーズに MONOVATE 株式会社 7

この材料でも混ざる？ まずはご相談ください お客様の原料・設置条件に合わせた実機テストを承ります。安全対策の要件も含めてご相談いただけます。 ※テストセンターの稼働状況により、ご希望の日程でのご案内が難しい場合がございます。 購入前にテストを申し込む 製品について相談する デモテストのお申し込みはこちら お問い合わせフォームはこちら ロータリードラムミキサー RODM の詳細はこちら MONOVATE株式会社 〒 340-0811　埼玉県八潮市二丁目 358 TEL 048-996-422 sales@monovate.co.jp https://www.monovate.co.jp/
