液体を圧送する際に必要な、基本アクセサリーが一緒になった、スタンダードな圧送ユニット
○ご使用に合わせて、アクセサリーを選定できます。
○下部排出の為、内容物が残留なく排出できます。
○受注生産品の為、「寸法」「材質」の変更や用途に合わせて特注加工ができます。
○【PCN-F-L】と比べ、蓋とクランプが軽く取扱いやすいです。
【セット内容】 ①加圧口 ②安全弁 ③圧力計 ④手動二方ボールバルブ
このカタログについて
| ドキュメント名 | 加圧容器 脚付 加圧ユニット【PCN-L-UT】 |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 12.1Mb |
| 登録カテゴリ | |
| 取り扱い企業 | MONOVATE(旧日東金属工業)株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

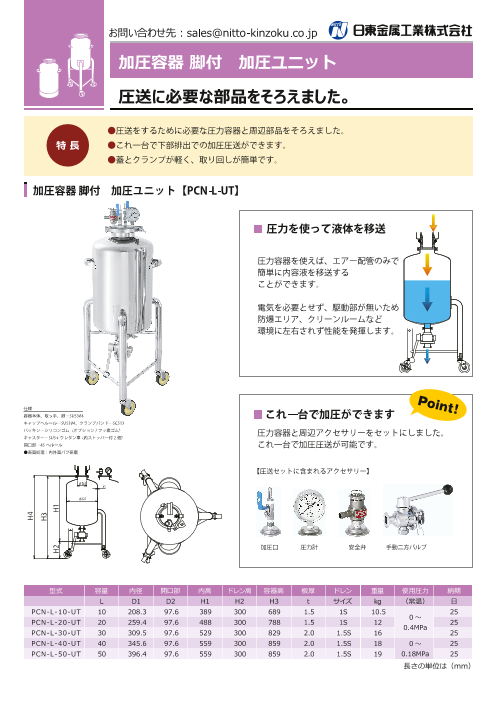

Page1
圧送に必要な部品をそろえました。
仕様
容器本体、取っ手、脚…SUS304
キャップヘルール…SUS304、クランプバンド…SCS13
パッキン…シリコンゴム（オプション /フッ素ゴム）
キャスター…SUS+ ウレタン車（ 内ストッパー付 2個）
開口部…4S ヘルール
●表面処理：内外面バフ研磨
φD2
t1
φD1
L D1 D2 H1 H2 H3 t kg
PCN-L-10-UT 10 208.3 97.6 389 300 689 1.5 1S 10.5 25
0
PCN-L-20-UT 20 259.4 97.6 488 300 788 1.5 1S 12 25
0.4MPa
PCN-L-30-UT 30 309.5 97.6 529 300 829 2.0 1.5S 16 25
PCN-L-40-UT 40 345.6 97.6 559 300 859 2.0 1.5S 18 0 25
PCN-L-50-UT 50 396.4 97.6 559 300 859 2.0 1.5S 19 0.18MPa 25
H4
H3
H2 H1
