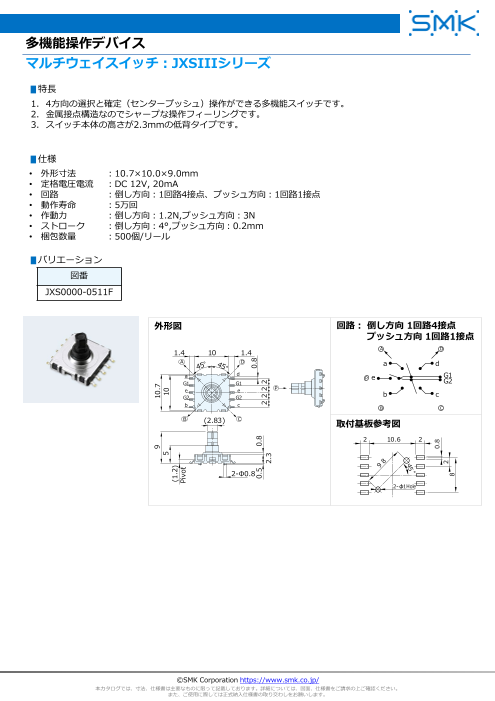

多機能操作デバイス
マルチウェイスイッチ：JXSIIIシリーズ
▮特長
1. 4方向の選択と確定（センタープッシュ）操作ができる多機能スイッチです。
2. 金属接点構造なのでシャープな操作フィーリングです。
3. スイッチ本体の高さが2.3mmの低背タイプです。
▮仕様
• 外形寸法 ：10.7×10.0×9.0mm
• 定格電圧電流 ：DC 12V, 20mA
• 回路 ：倒し方向：1回路4接点、プッシュ方向：1回路1接点
• 動作寿命 ：5万回
• 作動力 ：倒し方向：1.2N,プッシュ方向：3N
• ストローク ：倒し方向：4°,プッシュ方向：0.2mm
• 梱包数量 ：500個/リール
▮バリエーション
図番
JXS0000-0511F
外形図 回路： 倒し方向 1回路4接点
プッシュ方向 1回路1接点
1.4 10 1.4 A D
A D a d
a d
P e G1
G1 G1 G2
e e P
G2 G2 b c
b c B C
B (2.83) C 取付基板参考図
2 10.6 2
2-Φ0.8
2- 1Hole
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
9 10.7
5 10
(1.2)
Pivot
0.5 0.8 0.8
2.3 2 2 2 2
0.8
2
8
