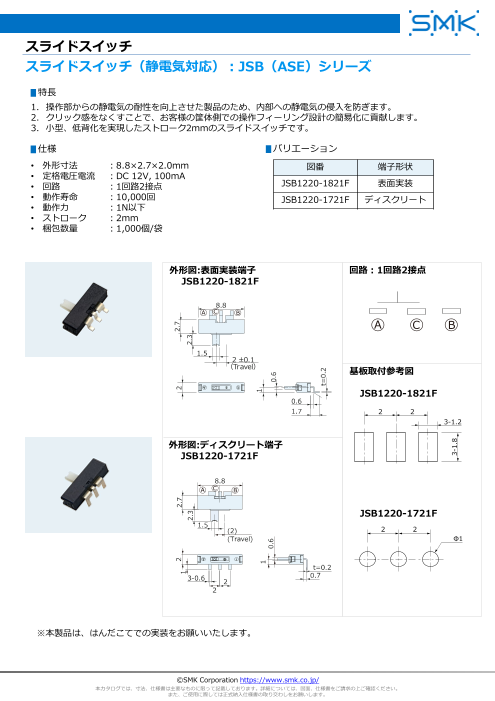

スライドスイッチ
スライドスイッチ（静電気対応）：JSB（ASE）シリーズ
▮特長
1. 操作部からの静電気の耐性を向上させた製品のため、内部への静電気の侵入を防ぎます。
2. クリック感をなくすことで、お客様の筐体側での操作フィーリング設計の簡易化に貢献します。
3. 小型、低背化を実現したストローク2mmのスライドスイッチです。
▮仕様 ▮バリエーション
• 外形寸法 ：8.8×2.7×2.0mm 図番 端子形状
• 定格電圧電流 ：DC 12V, 100mA
• 回路 ：1回路2接点 JSB1220-1821F 表面実装
• 動作寿命 ：10,000回 JSB1220-1721F ディスクリート
• 動作力 ：1N以下
• ストローク ：2mm
• 梱包数量 ：1,000個/袋
外形図:表面実装端子 回路：1回路2接点
JSB1220-1821F
Ⓐ Ⓒ Ⓑ
Ⓐ Ⓒ Ⓑ
2 ±0.1
（Travel） 基板取付参考図
JSB1220-1821F
外形図:ディスクリート端子
JSB1220-1721F
Ⓐ Ⓒ Ⓑ
JSB1220-1721F
2 2
Φ1
※本製品は、はんだこてでの実装をお願いいたします。
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
