小型薄型でレバータイプ/プッシュタイプの検出用スイッチです。
このカタログについて
| ドキュメント名 | 検出スイッチ：DSJシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| 取り扱い企業 | SMK株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

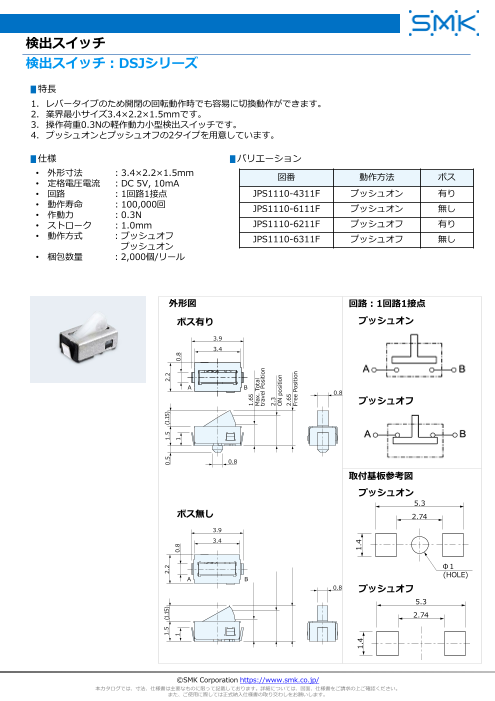

Page1
スライド番号 1
検出スイッチ
検出スイッチ：DSJシリーズ
▮特長
1. レバータイプのため開閉の回転動作時でも容易に切換動作ができます。
2. 業界最小サイズ3.4×2.2×1.5mmです。
3. 操作荷重0.3Nの軽作動力小型検出スイッチです。
4. プッシュオンとプッシュオフの2タイプを用意しています。
▮仕様 ▮バリエーション
• 外形寸法 ：3.4×2.2×1.5mm
• 定格電圧電流 ：DC 5V, 10mA 図番 動作方法 ボス
• 回路 ：1回路1接点 JPS1110-4311F プッシュオン 有り
• 動作寿命 ：100,000回
• 作動力 ：0.3N JPS1110-6111F プッシュオン 無し
• ストローク ：1.0mm JPS1110-6211F プッシュオフ 有り
• 動作方式 ：プッシュオフ JPS1110-6311F プッシュオフ 無し
プッシュオン
• 梱包数量 ：2,000個/リール
外形図 回路：1回路1接点
ボス有り プッシュオン
3.9
3.4
A B
0.8
プッシュオフ
0.8
取付基板参考図
プッシュオン
5.3
ボス無し 2.74
3.9
3.4
Φ1
A B (HOLE)
0.8 プッシュオフ
5.3
2.74
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
1.5 (1.15) 2.2 0.5 1.5 (1.15) 2.2
1 0.8 1 0.8
1.65
Max. Total
travel Position
2.3
ON position
2.65
Free Position
1.4 1.4
