検出スイッチ

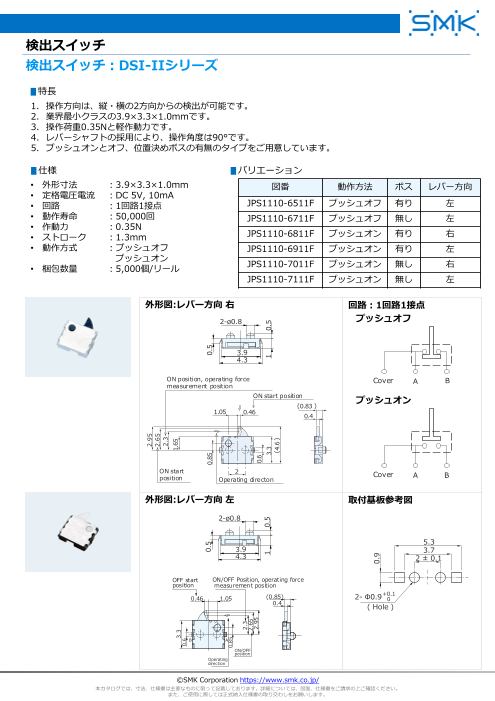

検出スイッチ 検出スイッチ：DSI-IIシリーズ ▮特長 1. 操作方向は、縦・横の2方向からの検出が可能です。 2. 業界最小クラスの3.9×3.3×1.0mmです。 3. 操作荷重0.35Nと軽作動力です。 4. レバーシャフトの採用により、操作角度は90°です。 5. プッシュオンとオフ、位置決めボスの有無のタイプをご用意しています。 ▮仕様 ▮バリエーション • 外形寸法 ：3.9×3.3×1.0mm 図番 動作方法 ボス レバー方向 • 定格電圧電流 ：DC 5V, 10mA • 回路 ：1回路1接点 JPS1110-6511F プッシュオフ 有り 左 • 動作寿命 ：50,000回 JPS1110-6711F プッシュオフ 無し 左 • 作動力 ：0.35N • ストローク ：1.3mm JPS1110-6811F プッシュオン 有り 右 • 動作方式 ：プッシュオフ JPS1110-6911F プッシュオン 有り 左 プッシュオン • 梱包数量 ：5,000個/リール JPS1110-7011F プッシュオン 無し 右 JPS1110-7111F プッシュオン 無し 左 外形図:レバー方向 右 回路：1回路1接点 2-ø0.8 プッシュオフ 4.3 ON position, operating force Cover A B measurement posit ion ON start position ( プッシュオン 0.83 ) 1.05 0.46 0.4 ON start 2 position Cover Operating directon A B 外形図:レバー方向 左 取付基板参考図 2-ø0.8 5.3 3.7 4.3 2 ± 0.1 OFF start ON/OFF Position, operating force position measurement position 0.46 1.05 (0.85) 2- Φ0.9+0.1 0.4 0 ( Hole ) B A ON/OFF position Operating direction ©SMK Corporation https://www.smk.co.jp/ 本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。 また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。 2.95 2.65 2.3 3.3 1.65 0.6 0.5 0.85 0.5 0.85 2.3 2.65 2.95 0.6 1 0.5 3.3 1 0.5 (4.6 ) 0.9
