多機能操作デバイス

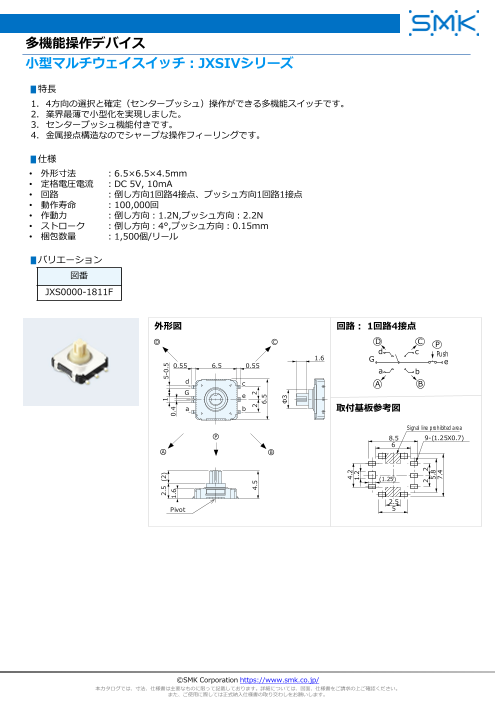

小型マルチウェイスイッチ：JXSIVシリーズ
▮特長
1. 4方向の選択と確定（センタープッシュ）操作ができる多機能スイッチです。
2. 業界最薄で小型化を実現しました。
3. センタープッシュ機能付きです。
4. 金属接点構造なのでシャープな操作フィーリングです。
▮仕様
• 外形寸法 ：6.5×6.5×4.5mm
• 定格電圧電流 ：DC 5V, 10mA
• 回路 ：倒し方向1回路4接点、プッシュ方向1回路1接点
• 動作寿命 ：100,000回
• 作動力 ：倒し方向：1.2N,プッシュ方向：2.2N
• ストローク ：倒し方向：4°,プッシュ方向：0.15mm
• 梱包数量 ：1,500個/リール
▮バリエーション
図番
JXS0000-1811F
外形図 回路： 1回路4接点
Ⓓ Ⓒ D C P
d c
1.6 G Push
0.55 6.5 0.55 e
a b
d c A B
G e
a b 取付基板参考図
Signal line p roh ibited a re a
Ⓟ 8.5 9-(1.25X0.7)
6
Ⓐ Ⓑ
(1.25)
2.5
Pivot 5
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
2.5 (2) 1 5-0.5
1.6 0.4
4.5 2 2
6.5
Φ3
4.2
1.2
2 2
5.8
7.4
