レバープッシュスイッチ (スモールタイプ)：JLS smallシリーズ

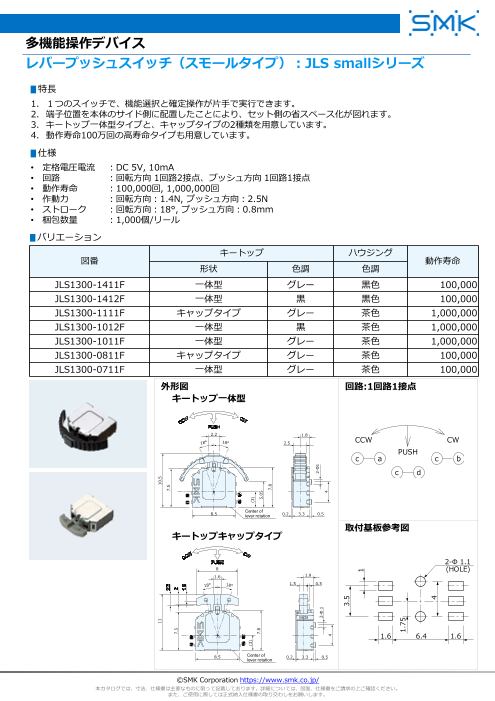

多機能操作デバイス レバープッシュスイッチ（スモールタイプ）：JLS smallシリーズ ▮特長 1. １つのスイッチで、機能選択と確定操作が片手で実行できます。 2. 端子位置を本体のサイド側に配置したことにより、セット側の省スペース化が図れます。 3. キートップ一体型タイプと、キャップタイプの2種類を用意しています。 4. 動作寿命100万回の高寿命タイプも用意しています。 ▮仕様 • 定格電圧電流 ：DC 5V, 10mA • 回路 ：回転方向 1回路2接点、プッシュ方向 1回路1接点 • 動作寿命 ：100,000回, 1,000,000回 • 作動力 ：回転方向：1.4N, プッシュ方向：2.5N • ストローク ：回転方向：18°, プッシュ方向：0.8mm • 梱包数量 ：1,000個/リール ▮バリエーション キートップ ハウジング 図番 動作寿命 形状 色調 色調 JLS1300-1411F 一体型 グレー 黒色 100,000 JLS1300-1412F 一体型 黒 黒色 100,000 JLS1300-1111F キャップタイプ グレー 茶色 1,000,000 JLS1300-1012F 一体型 黒 茶色 1,000,000 JLS1300-1011F 一体型 グレー 茶色 1,000,000 JLS1300-0811F キャップタイプ グレー 茶色 100,000 JLS1300-0711F 一体型 グレー 茶色 100,000 外形図 回路:1回路1接点 キートップ一体型 2.2 1.8 2.5 CCW CW PUSH c a c b c d 8.5 Center of lever rotation 0.2 3.3 0.5 取付基板参考図 キートップキャップタイプ 2-Φ 1.1 8 (HOLE) 1.6 1.9 1.5 0.5 1.6 6.4 1.6 8.5 Center of lever rotation 0.2 3.3 0.5 ©SMK Corporation https://www.smk.co.jp/ 本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。 また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。 11 10.5 7.5 7.5 (3) (3) 7.8 5.05 7.8 2-Φ1 2-Φ 1 4 4 3.5 1 1.75 4
