検出スイッチ：DSI-IIIシリーズ

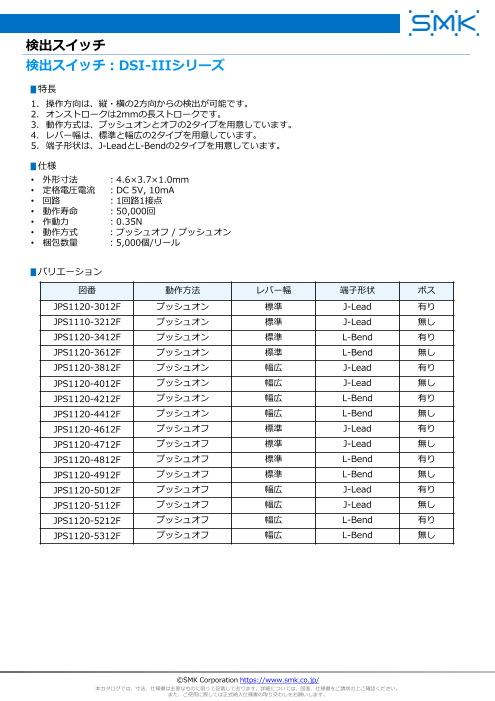

検出スイッチ 検出スイッチ：DSI-IIIシリーズ ▮特長 1. 操作方向は、縦・横の2方向からの検出が可能です。 2. オンストロークは2mmの長ストロークです。 3. 動作方式は、プッシュオンとオフの2タイプを用意しています。 4. レバー幅は、標準と幅広の2タイプを用意しています。 5. 端子形状は、J-LeadとL-Bendの2タイプを用意しています。 ▮仕様 • 外形寸法 ：4.6×3.7×1.0mm • 定格電圧電流 ：DC 5V, 10mA • 回路 ：1回路1接点 • 動作寿命 ：50,000回 • 作動力 ：0.35N • 動作方式 ：プッシュオフ / プッシュオン • 梱包数量 ：5,000個/リール ▮バリエーション 図番 動作方法 レバー幅 端子形状 ボス JPS1120-3012F プッシュオン 標準 J-Lead 有り JPS1110-3212F プッシュオン 標準 J-Lead 無し JPS1120-3412F プッシュオン 標準 L-Bend 有り JPS1120-3612F プッシュオン 標準 L-Bend 無し JPS1120-3812F プッシュオン 幅広 J-Lead 有り JPS1120-4012F プッシュオン 幅広 J-Lead 無し JPS1120-4212F プッシュオン 幅広 L-Bend 有り JPS1120-4412F プッシュオン 幅広 L-Bend 無し JPS1120-4612F プッシュオフ 標準 J-Lead 有り JPS1120-4712F プッシュオフ 標準 J-Lead 無し JPS1120-4812F プッシュオフ 標準 L-Bend 有り JPS1120-4912F プッシュオフ 標準 L-Bend 無し JPS1120-5012F プッシュオフ 幅広 J-Lead 有り JPS1120-5112F プッシュオフ 幅広 J-Lead 無し JPS1120-5212F プッシュオフ 幅広 L-Bend 有り JPS1120-5312F プッシュオフ 幅広 L-Bend 無し ©SMK Corporation https://www.smk.co.jp/ 本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。 また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。

検出スイッチ 検出スイッチ：DSI-IIIシリーズ 外形図 回路：1回路1接点 Operating 0.7 ON/OFF start direction (1.42) position Cover A B A B Push-on レバー幅：標準 レバー幅：幅広 Cover A B Push-off 基板取付参考図 6 4.2 端子形状：J-Lead 端子形状：L-Bend 2.5 2- Φ 0.9 (HOLE) ©SMK Corporation https://www.smk.co.jp/ 本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。 また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。 (6.6) 3.7 0.7 2.25 4.25 4.75
