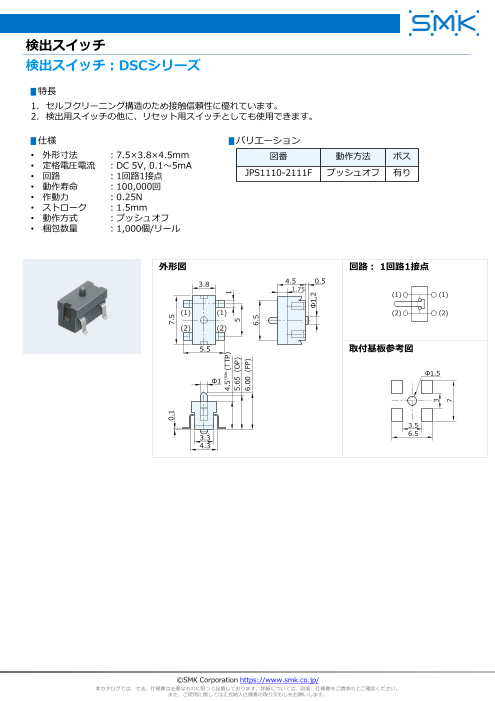

検出スイッチ
検出スイッチ：DSCシリーズ
▮特長
1. セルフクリーニング構造のため接触信頼性に優れています。
2. 検出用スイッチの他に、リセット用スイッチとしても使用できます。
▮仕様 ▮バリエーション
• 外形寸法 ：7.5×3.8×4.5mm 図番 動作方法 ボス
• 定格電圧電流 ：DC 5V, 0.1～5mA
• 回路 ：1回路1接点 JPS1110-2111F プッシュオフ 有り
• 動作寿命 ：100,000回
• 作動力 ：0.25N
• ストローク ：1.5mm
• 動作方式 ：プッシュオフ
• 梱包数量 ：1,000個/リール
外形図 回路： 1回路1接点
3.8 4.5 0.5
1.75
(1) (1)
(1) (1) (2) (2)
(2) (2)
5.5 取付基板参考図
Φ1.5
Φ1
3.5
3.3 6.5
4.3
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
0.1 7.5
4.5max.(TTP) 1
5.65 (OP) 5
6.00 (FP)
6.5
Φ1.2
3
7
