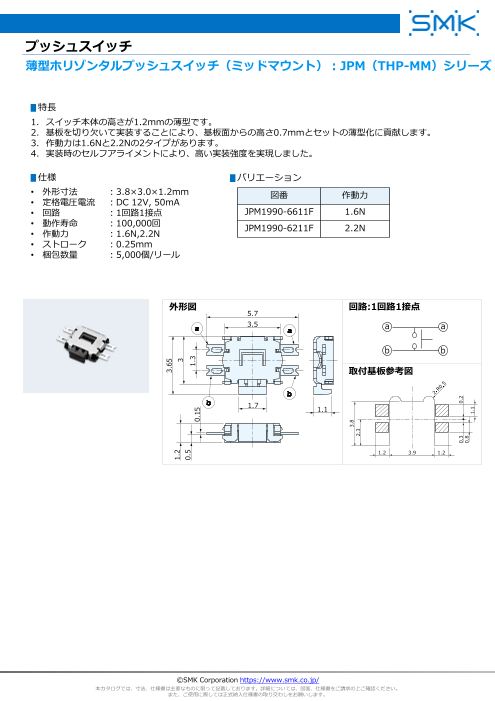

Page1
スライド番号 1
プッシュスイッチ
薄型ホリゾンタルプッシュスイッチ（ミッドマウント）：JPM（THP-MM）シリーズ
▮特長
1. スイッチ本体の高さが1.2mmの薄型です。
2. 基板を切り欠いて実装することにより、基板面からの高さ0.7mmとセットの薄型化に貢献します。
3. 作動力は1.6Nと2.2Nの2タイプがあります。
4. 実装時のセルフアライメントにより、高い実装強度を実現しました。
▮仕様 ▮バリエーション
• 外形寸法 ：3.8×3.0×1.2mm 図番 作動力
• 定格電圧電流 ：DC 12V, 50mA
• 回路 ：1回路1接点 JPM1990-6611F 1.6N
• 動作寿命 ：100,000回
• 作動力 ：1.6N,2.2N JPM1990-6211F 2.2N
• ストローク ：0.25mm
• 梱包数量 ：5,000個/リール
外形図 回路:1回路1接点
5.7
3.5 a a
b b
取付基板参考図
1.7 1.1
1.2 3.9 1.2
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
3.65
1.2 3
0.5
0.15 1.3
3.8
2 .3
0.3 0.2
0.8
1.1
