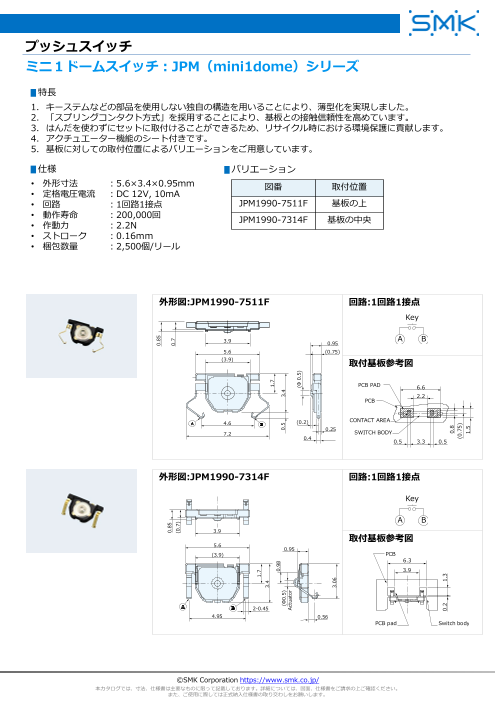

Page1
スライド番号 1
プッシュスイッチ
ミニ１ドームスイッチ：JPM（mini1dome）シリーズ
▮特長
1. キーステムなどの部品を使用しない独自の構造を用いることにより、薄型化を実現しました。
2. 「スプリングコンタクト方式」を採用することにより、基板との接触信頼性を高めています。
3. はんだを使わずにセットに取付けることができるため、リサイクル時における環境保護に貢献します。
4. アクチュエーター機能のシート付きです。
5. 基板に対しての取付位置によるバリエーションをご用意しています。
▮仕様 ▮バリエーション
• 外形寸法 ：5.6×3.4×0.95mm 図番 取付位置
• 定格電圧電流 ：DC 12V, 10mA
• 回路 ：1回路1接点 JPM1990-7511F 基板の上
• 動作寿命 ：200,000回
• 作動力 ：2.2N JPM1990-7314F 基板の中央
• ストローク ：0.16ｍｍ
• 梱包数量 ：2,500個/リール
外形図:JPM1990-7511F 回路:1回路1接点
Key
3.9 A B
0.95
5.6 (0.75)
(3.9) 取付基板参考図
PCB PAD 6.6
2.2
PCB
4.6 (0.2) CONTACT AREA
0.25
7.2 SWITCH BODY
0.4 0.5 3.3 0.5
外形図:JPM1990-7314F 回路:1回路1接点
Key
A B
3.9
取付基板参考図
5.6
0.95
(3.9) PCB
6.3
3.9
2-0.45
4.95 0.56
PCB pad Switch body
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
0.85
0.85
0.7
(0.7)
1.7
3.4
1.7
0.98
(Φ0.5) 0.5 3.4
Actuator
(Φ 0.5)
3.06
0.2 1.3
0.8
(0.75)
1.5
