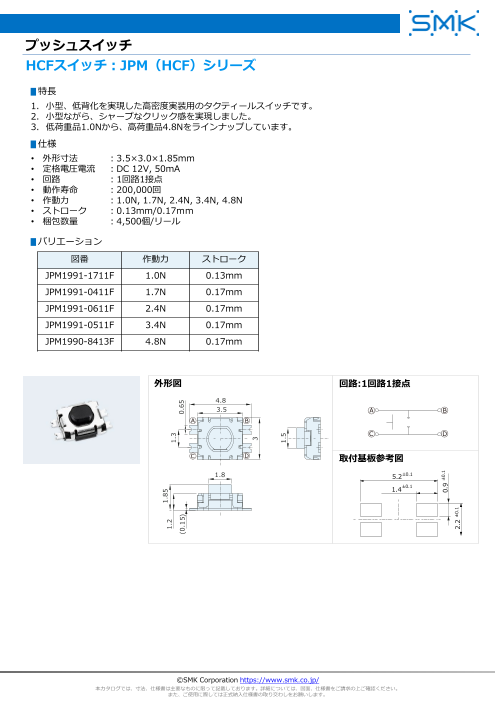

プッシュスイッチ
HCFスイッチ：JPM（HCF）シリーズ
▮特長
1. 小型、低背化を実現した高密度実装用のタクティールスイッチです。
2. 小型ながら、シャープなクリック感を実現しました。
3. 低荷重品1.0Nから、高荷重品4.8Nをラインナップしています。
▮仕様
• 外形寸法 ：3.5×3.0×1.85mm
• 定格電圧電流 ：DC 12V, 50mA
• 回路 ：1回路1接点
• 動作寿命 ：200,000回
• 作動力 ：1.0N, 1.7N, 2.4N, 3.4N, 4.8N
• ストローク ：0.13mm/0.17ｍｍ
• 梱包数量 ：4,500個/リール
▮バリエーション
図番 作動力 ストローク
JPM1991-1711F 1.0N 0.13mm
JPM1991-0411F 1.7N 0.17mm
JPM1991-0611F 2.4N 0.17mm
JPM1991-0511F 3.4N 0.17mm
JPM1990-8413F 4.8N 0.17mm
外形図 回路:1回路1接点
4.8
3.5 Ⓐ Ⓑ
Ⓐ Ⓑ
Ⓒ Ⓓ
Ⓒ Ⓓ 取付基板参考図
1.8 5.2±0.1
1.4±0.1
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
1.2 1.85
1.3
(0.15) 0.65
3
1.5
0.9 ±0.1
2.2 ±0.1
