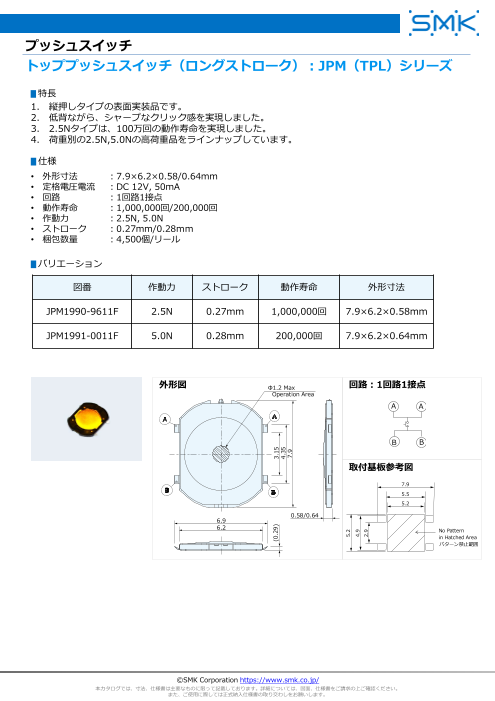

トッププッシュスイッチ（ロングストローク）：JPM（TPL）シリーズ
▮特長
1. 縦押しタイプの表面実装品です。
2. 低背ながら、シャープなクリック感を実現しました。
3. 2.5Nタイプは、100万回の動作寿命を実現しました。
4. 荷重別の2.5N,5.0Nの高荷重品をラインナップしています。
▮仕様
• 外形寸法 ：7.9×6.2×0.58/0.64mm
• 定格電圧電流 ：DC 12V, 50mA
• 回路 ：1回路1接点
• 動作寿命 ：1,000,000回/200,000回
• 作動力 ：2.5N, 5.0N
• ストローク ：0.27mm/0.28ｍｍ
• 梱包数量 ：4,500個/リール
▮バリエーション
図番 作動力 ストローク 動作寿命 外形寸法
JPM1990-9611F 2.5N 0.27mm 1,000,000回 7.9×6.2×0.58mm
JPM1991-0011F 5.0N 0.28mm 200,000回 7.9×6.2×0.64mm
外形図 Φ1.2 Max 回路：1回路1接点
Operation Area
A A
B B
取付基板参考図
7.9
5.5
5.2
0.58/0.64
6.9
6.2 No Pattern
in Hatched Area
パターン禁止範囲
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
(0.29) 3.15
4.35
7.9
5.2
4.9
2.9
