タクタイルスイッチ（SMD）：JPM（SMD）タイプ

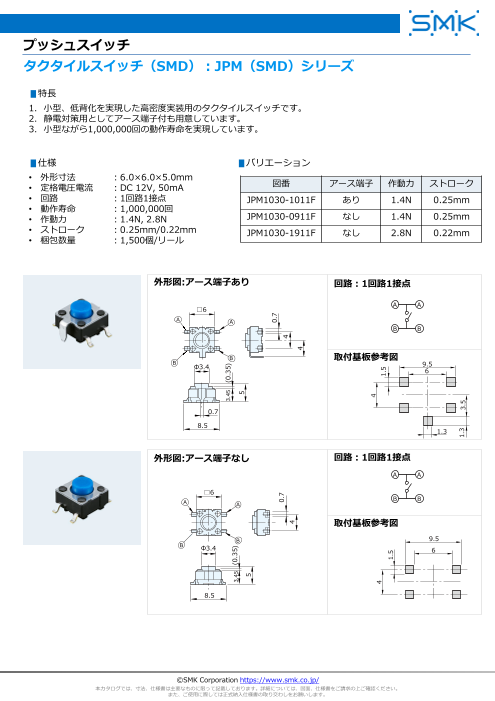

プッシュスイッチ タクタイルスイッチ（SMD）：JPM（SMD）シリーズ ▮特長 1. 小型、低背化を実現した高密度実装用のタクタイルスイッチです。 2. 静電対策用としてアース端子付も用意しています。 3. 小型ながら1,000,000回の動作寿命を実現しています。 ▮仕様 ▮バリエーション • 外形寸法 ：6.0×6.0×5.0mm • 定格電圧電流 ：DC 12V, 50mA 図番 アース端子 作動力 ストローク • 回路 ：1回路1接点 JPM1030-1011F あり 1.4N 0.25mm • 動作寿命 ：1,000,000回 • 作動力 ：1.4N, 2.8N JPM1030-0911F なし 1.4N 0.25mm • ストローク ：0.25mm/0.22mm JPM1030-1911F なし 2.8N 0.22mm • 梱包数量 ：1,500個/リール 外形図:アース端子あり 回路：1回路1接点 A A □6 A A B B B 取付基板参考図 B Φ3.4 9.5 6 0.7 8.5 1.3 外形図:アース端子なし 回路：1回路1接点 A A □6 A B B A 取付基板参考図 B 9.5 B Φ3.4 6 8.5 ©SMK Corporation https://www.smk.co.jp/ 本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。 また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。 3.45 (0.35) 3.45 (0.35) 5 5 0.7 0.7 4 4 4 4 4 1.5 1.5 1.3 3.5

プッシュスイッチ タクタイルスイッチ（SMD）：JPM（SMD）シリーズ ▮特長 1. 小型、低背化を実現した高密度実装用のタクタイルスイッチです。 2. 静電対策用としてアース端子付も用意しています。 ▮仕様 ▮バリエーション • 外形寸法 ：5.3×5.1×2.9mm • 定格電圧電流 ：DC 12V, 10mA 図番 アース端子 • 回路 ：1回路1接点 JPM1110-0811F あり • 動作寿命 ：100,000回 • 作動力 ：1.2N JPM1110-0711F なし • ストローク ：0.2mm • 梱包数量 ：2,500個/リール 外形図:アース端子あり 回路：1回路1接点 A A A A B B 取付基板参考図 B 0.6 B 0.12 7 5.1 Φ2.5 1.6 1.5 1.6 4.8 8.2 外形図:アース端子なし 回路：1回路1接点 A A A A B B 取付基板参考図 B 7 B 5.1 Φ2.5 4.8 1.6 8.2 1.6 ©SMK Corporation https://www.smk.co.jp/ 本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。 また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。 3.5 0.3 0.6 0.3 0.6 2.3 3 2.3 3 2.9 5.3 2.9 5.3 4.7 4.7 4.5 4.5 4.1 1.6 1.5 1.5 3 3
