プッシュスイッチ

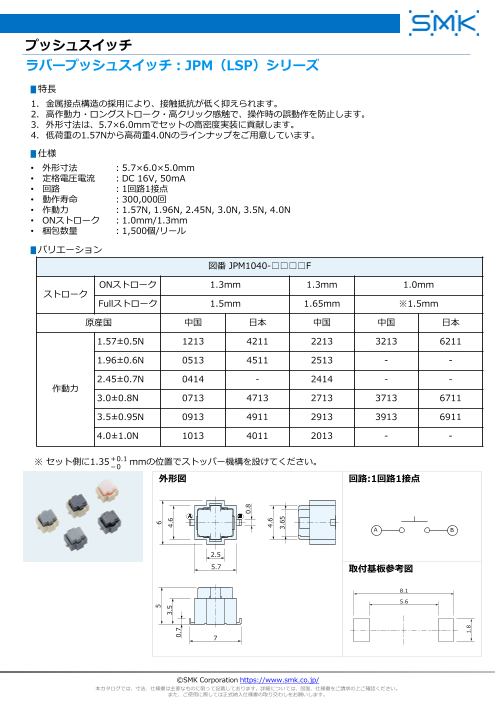

ラバープッシュスイッチ：JPM（LSP）シリーズ
▮特長
1. 金属接点構造の採用により、接触抵抗が低く抑えられます。
2. 高作動力・ロングストローク・高クリック感触で、操作時の誤動作を防止します。
3. 外形寸法は、5.7×6.0mmでセットの高密度実装に貢献します。
4. 低荷重の1.57Nから高荷重4.0Nのラインナップをご用意しています。
▮仕様
• 外形寸法 ：5.7×6.0×5.0mm
• 定格電圧電流 ：DC 16V, 50mA
• 回路 ：1回路1接点
• 動作寿命 ：300,000回
• 作動力 ：1.57N, 1.96N, 2.45N, 3.0N, 3.5N, 4.0N
• ONストローク ：1.0mm/1.3mm
• 梱包数量 ：1,500個/リール
▮バリエーション
図番 JPM1040-□□□□F
ONストローク 1.3mm 1.3mm 1.0mm
ストローク
Fullストローク 1.5mm 1.65mm ※1.5mm
原産国 中国 日本 中国 中国 日本
1.57±0.5N 1213 4211 2213 3213 6211
1.96±0.6N 0513 4511 2513 - -
2.45±0.7N 0414 - 2414 - -
作動力
3.0±0.8N 0713 4713 2713 3713 6711
3.5±0.95N 0913 4911 2913 3913 6911
4.0±1.0N 1013 4011 2013 - -
※ セット側に1.35＋0.1
－0 mmの位置でストッパー機構を設けてください。
外形図 回路:1回路1接点
A B
2.5
5.7 取付基板参考図
8.1
5.6
7
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
5 6
3.5 4.6
0.7
0.8
4.6
3.65
1.8
