プッシュスイッチ

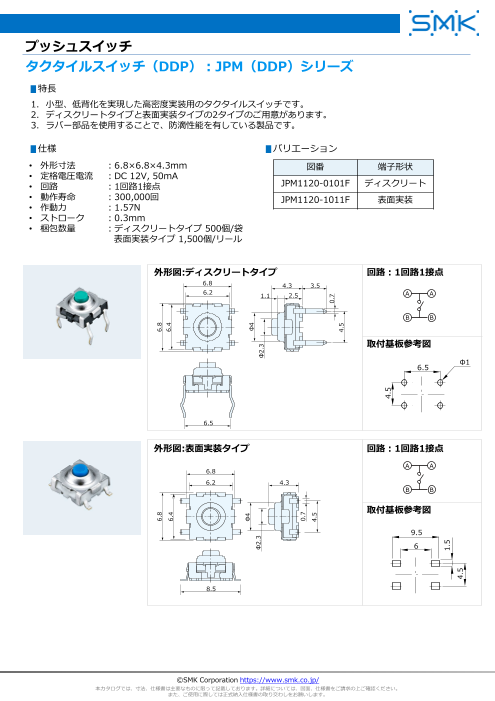

タクタイルスイッチ（DDP）：JPM（DDP）シリーズ
▮特長
1. 小型、低背化を実現した高密度実装用のタクタイルスイッチです。
2. ディスクリートタイプと表面実装タイプの2タイプのご用意があります。
3. ラバー部品を使用することで、防滴性能を有している製品です。
▮仕様 ▮バリエーション
• 外形寸法 ：6.8×6.8×4.3mm 図番 端子形状
• 定格電圧電流 ：DC 12V, 50mA
• 回路 ：1回路1接点 JPM1120-0101F ディスクリート
• 動作寿命 ：300,000回 JPM1120-1011F 表面実装
• 作動力 ：1.57N
• ストローク ：0.3mm
• 梱包数量 ：ディスクリートタイプ 500個/袋
表面実装タイプ 1,500個/リール
外形図:ディスクリートタイプ 回路：1回路1接点
6.8 4.3 3.5
6.2 1.1 2.5 A A
B B
取付基板参考図
Φ1
6.5
6.5
外形図:表面実装タイプ 回路：1回路1接点
A A
6.8
6.2 4.3
B B
取付基板参考図
9.5
6
8.5
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
6.8 6.8
6.4 6.4
Φ4 Φ4
Φ2.3 Φ2.3
0.7
4.5
0.7
4.5
4.5
1.5
4.5
