Page1

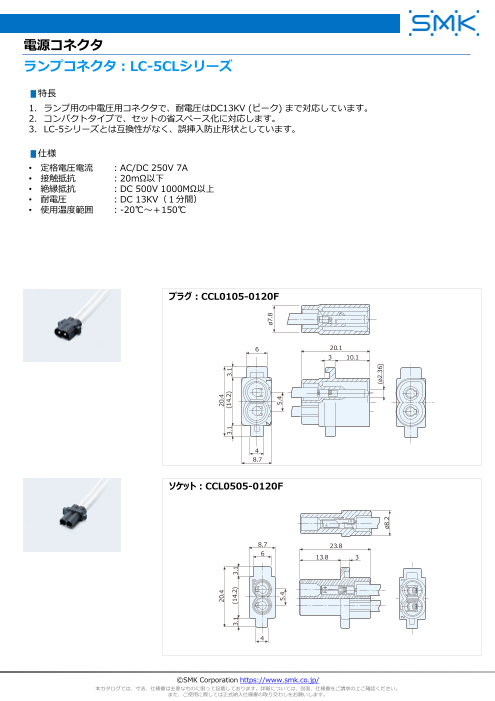

スライド番号 1
電源コネクタ
ランプコネクタ：LC-5CLシリーズ
▮特長
1. ランプ用の中電圧用コネクタで、耐電圧はDC13KV (ピーク) まで対応しています。
2. コンパクトタイプで、セットの省スペース化に対応します。
3. LC-5シリーズとは互換性がなく、誤挿入防止形状としています。
▮仕様
• 定格電圧電流 ：AC/DC 250V 7A
• 接触抵抗 ：20mΩ以下
• 絶縁抵抗 ：DC 500V 1000MΩ以上
• 耐電圧 ：DC 13KV（１分間）
• 使用温度範囲 ：-20℃～＋150℃
プラグ：CCL0105-0120F
6 20.1
3 10.1
4
8.7
ソケット：CCL0505-0120F
8.7 23.8
6 13.8 3
4
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
20.4 20.4
3.1 (14.2) 3.1
3.1 (14.2) 3.1
ø7.8
5.4 5.4
(ø2.36)
ø8.2
2 1
1 2
