Page1

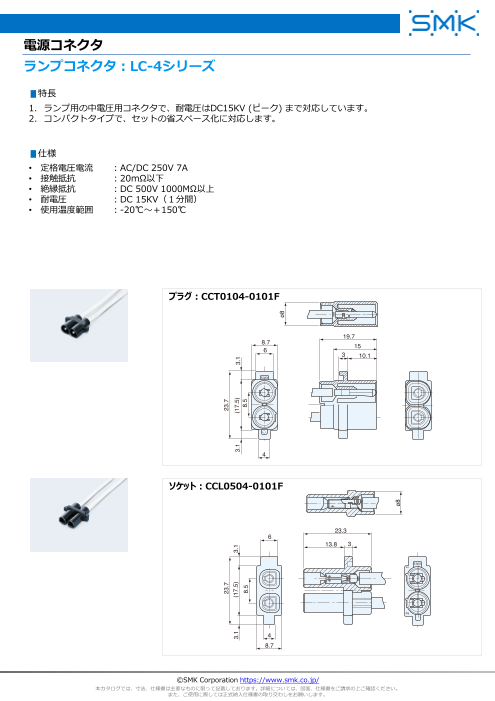

スライド番号 1
電源コネクタ
ランプコネクタ：LC-4シリーズ
▮特長
1. ランプ用の中電圧用コネクタで、耐電圧はDC15KV (ピーク) まで対応しています。
2. コンパクトタイプで、セットの省スペース化に対応します。
▮仕様
• 定格電圧電流 ：AC/DC 250V 7A
• 接触抵抗 ：20mΩ以下
• 絶縁抵抗 ：DC 500V 1000MΩ以上
• 耐電圧 ：DC 15KV（１分間）
• 使用温度範囲 ：-20℃～＋150℃
プラグ：CCT0104-0101F
ソケット：CCL0504-0101F
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
