Page1
スライド番号 1

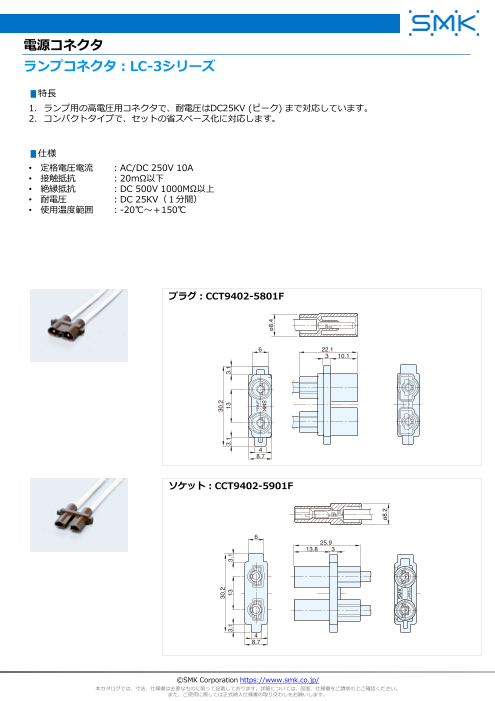

電源コネクタ
ランプコネクタ：LC-3シリーズ
▮特長
1. ランプ用の高電圧用コネクタで、耐電圧はDC25KV (ピーク) まで対応しています。
2. コンパクトタイプで、セットの省スペース化に対応します。
▮仕様
• 定格電圧電流 ：AC/DC 250V 10A
• 接触抵抗 ：20mΩ以下
• 絶縁抵抗 ：DC 500V 1000MΩ以上
• 耐電圧 ：DC 25KV（１分間）
• 使用温度範囲 ：-20℃～＋150℃
プラグ：CCT9402-5801F
ソケット：CCT9402-5901F
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
