太陽電池モジュール用コネクタ PV-03

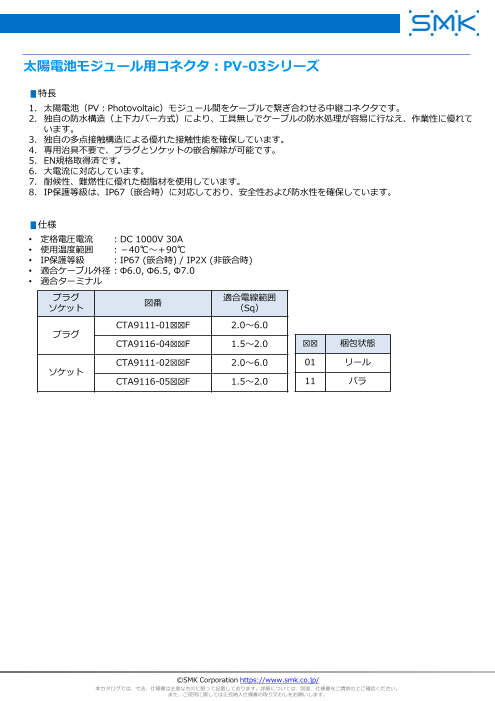

太陽電池モジュール用コネクタ：PV-03シリーズ ▮特長 1. 太陽電池（PV：Photovoltaic）モジュール間をケーブルで繋ぎ合わせる中継コネクタです。 2. 独自の防水構造（上下カバー方式）により、工具無しでケーブルの防水処理が容易に行なえ、作業性に優れて います。 3. 独自の多点接触構造による優れた接触性能を確保しています。 4. 専用治具不要で、プラグとソケットの嵌合解除が可能です。 5. EN規格取得済です。 6. 大電流に対応しています。 7. 耐候性、難燃性に優れた樹脂材を使用しています。 8. IP保護等級は、IP67（嵌合時）に対応しており、安全性および防水性を確保しています。 ▮仕様 • 定格電圧電流 ：DC 1000V 30A • 使用温度範囲 ：－40℃～＋90℃ • IP保護等級 ：IP67 (篏合時) / IP2X (非篏合時) • 適合ケーブル外径 ：Φ6.0, Φ6.5, Φ7.0 • 適合ターミナル プラグ ソケット 図番 適合電線範囲 （Sq） CTA9111-01☒☒F 2.0～6.0 プラグ CTA9116-04☒☒F 1.5～2.0 ☒☒ 梱包状態 CTA9111-02☒☒F 2.0～6.0 01 リール ソケット CTA9116-05☒☒F 1.5～2.0 11 バラ ©SMK Corporation https://www.smk.co.jp/ 本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。 また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。

太陽電池モジュール用コネクタ：PV-03シリーズ プラグ : CCT9901-236□□ (55.4) 24.8 プラグ ソケット □□ 適合ケーブル外径 （Φ） ソケット : CCT9901-245□□ 4F 6.0 プラグ 2F 6.5 (55.6) 1F 7.0 4F 6.0 ソケット 2G 6.5 1G 7.0 11 2.5 25 <プラグ・ソケット篏合後> 88.4 ©SMK Corporation https://www.smk.co.jp/ 本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。 また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。 (16.7) 15.4 18.7 18.7 18.8
