FAKRA対応同軸コネクタ　VC-2

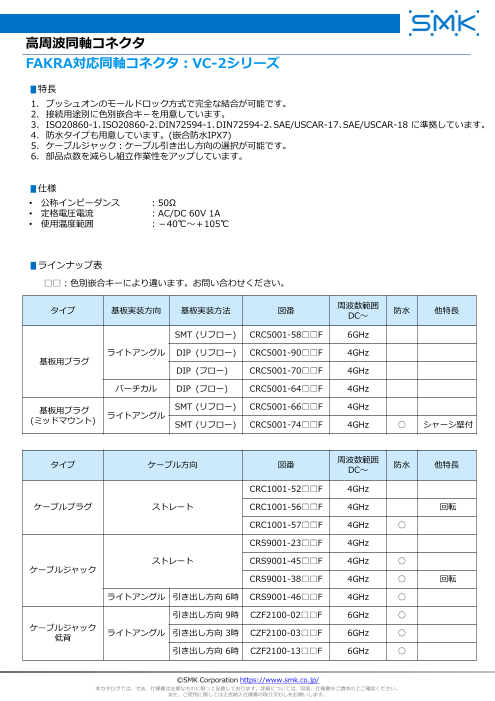

高周波同軸コネクタ FAKRA対応同軸コネクタ：VC-2シリーズ ▮特長 1. プッシュオンのモールドロック方式で完全な結合が可能です。 2. 接続用途別に色別嵌合キ－を用意しています。 3. ISO20860-1､ISO20860-2､DIN72594-1､DIN72594-2､SAE/USCAR-17､SAE/USCAR-18 に準拠しています。 4. 防水タイプも用意しています。(嵌合防水IPX7) 5. ケーブルジャック：ケーブル引き出し方向の選択が可能です。 6. 部品点数を減らし組立作業性をアップしています。 ▮仕様 • 公称インピーダンス ：50Ω • 定格電圧電流 ：AC/DC 60V 1A • 使用温度範囲 ：－40℃～＋105℃ ▮ラインナップ表 □□：色別嵌合キーにより違います。お問い合わせください。 タイプ 基板実装方向 基板実装方法 図番 周波数範囲 DC～ 防水 他特長 SMT (リフロー) CRC5001-58□□F 6GHz ライトアングル DIP (リフロー) CRC5001-90□□F 4GHz 基板用プラグ DIP (フロー) CRC5001-70□□F 4GHz バーチカル DIP (フロー) CRC5001-64□□F 4GHz 基板用プラグ SMT (リフロー) CRC5001-66□□F 4GHz (ミッドマウント) ライトアングル SMT (リフロー) CRC5001-74□□F 4GHz ○ シャーシ壁付 タイプ ケーブル方向 図番 周波数範囲 DC～ 防水 他特長 CRC1001-52□□F 4GHz ケーブルプラグ ストレート CRC1001-56□□F 4GHz 回転 CRC1001-57□□F 4GHz ○ CRS9001-23□□F 4GHz ストレート CRS9001-45□□F 4GHz ○ ケーブルジャック CRS9001-38□□F 4GHz ○ 回転 ライトアングル 引き出し方向 6時 CRS9001-46□□F 4GHz ○ 引き出し方向 9時 CZF2100-02□□F 6GHz ○ ケーブルジャック 低背 ライトアングル 引き出し方向 3時 CZF2100-03□□F 6GHz ○ 引き出し方向 6時 CZF2100-13□□F 6GHz ○ ©SMK Corporation https://www.smk.co.jp/ 本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。 また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。

高周波同軸コネクタ FAKRA対応同軸コネクタ：VC-2シリーズ 基板用プラグ 基板用プラグ CRC5001-58□□F CRC5001-90□□F (23.5) (19.5) 10 9.5 基板用プラグ 基板用プラグ CRC5001-70□□F CRC5001-64□□F □8.5 (21.1) Φ7.5 8.0 基板用プラグ(ミッドマウント) 基板用プラグ(ミッドマウント・防水) CRC5001-66□□F CRC5001-74□□F (28.15) (21.75) 12 □7.5 シャーシ壁付 ©SMK Corporation https://www.smk.co.jp/ 本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。 また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。 (10) (13.2) (13.25) 4.3 2.65 6.25 5.0 6.25 2.0 2.55 2.0 3.45 (17) (14) 11.2 (18.0) 4×2.5 (15.5) 10.5 3 4.88

高周波同軸コネクタ FAKRA対応同軸コネクタ：VC-2シリーズ ケーブルプラグ ケーブルプラグ (回転) CRC1001-52□□F CRC1001-56□□F (24.15) (26) ケーブルプラグ (防水) CRC1001-57□□F 17.5 ケーブルジャック ケーブルジャック (防水) CRS9001-23□□F CRS9001-45□□F (24.15) ケーブルジャック (防水・回転) ケーブルジャック (防水) CRS9001-38□□F (35) CRS9001-46□□F (15) 9.6 (22.9) 引き出し方向 6時 ©SMK Corporation https://www.smk.co.jp/ 本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。 また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。 (Φ3.0) (Φ3.0) (10) (10.75) 8.2 □9.0 (9.6) 9.0 (13.85) (13.5) (φ3.0) (Φ3.0) (10.75) (33.6) (13.85) 4.85 9 □9.0 (Φ2.55)

高周波同軸コネクタ FAKRA対応同軸コネクタ：VC-2シリーズ ケーブルジャック (低背・防水) ケーブルジャック(低背・防水) CZF2100-02□□F CZF2100-03□□F (11) (15) (11) (15) 引き出し方向 9時 引き出し方向 3時 ケーブルジャック (低背・防水) CZF2100-13□□F (11) (15) 引き出し方向 6時 ©SMK Corporation https://www.smk.co.jp/ 本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。 また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。 (14.65) (14.65) (34.85) (31.5) (14.65) (31.5)
