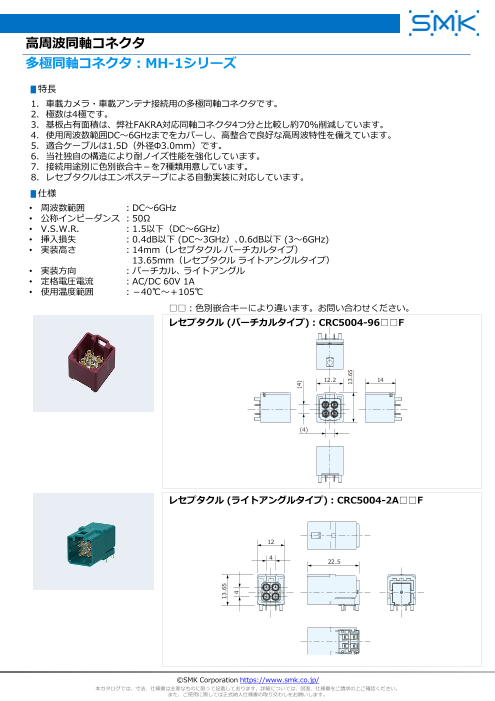

高周波同軸コネクタ
多極同軸コネクタ：MH-1シリーズ
▮特長
1. 車載カメラ・車載アンテナ接続用の多極同軸コネクタです。
2. 極数は4極です。
3. 基板占有面積は、弊社FAKRA対応同軸コネクタ4つ分と比較し約70％削減しています。
4. 使用周波数範囲DC～6GHzまでをカバーし、高整合で良好な高周波特性を備えています。
5. 適合ケーブルは1.5D（外径Φ3.0mm）です。
6. 当社独自の構造により耐ノイズ性能を強化しています。
7. 接続用途別に色別嵌合キ－を7種類用意しています。
8. レセプタクルはエンボステープによる自動実装に対応しています。
▮仕様
• 周波数範囲 ：DC～6GHz
• 公称インピーダンス ：50Ω
• V.S.W.R. ：1.5以下（DC～6GHz）
• 挿入損失 ：0.4dB以下 (DC～3GHz）､0.6dB以下 (3～6GHz)
• 実装高さ ：14mm（レセプタクル バーチカルタイプ）
13.65mm（レセプタクル ライトアングルタイプ）
• 実装方向 ：バーチカル､ ライトアングル
• 定格電圧電流 ：AC/DC 60V 1A
• 使用温度範囲 ：－40℃～＋105℃
□□：色別嵌合キーにより違います。お問い合わせください。
レセプタクル (バーチカルタイプ) : CRC5004-96□□F
12.2 14
(4)
レセプタクル (ライトアングルタイプ) : CRC5004-2A□□F
12
4 22.5
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
13.65
4
(4)
13.65
Page2
スライド番号 2
高周波同軸コネクタ
多極同軸コネクタ：MH-1シリーズ
ケーブルジャック : CRS9004-501□F
10.5 19.9
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
