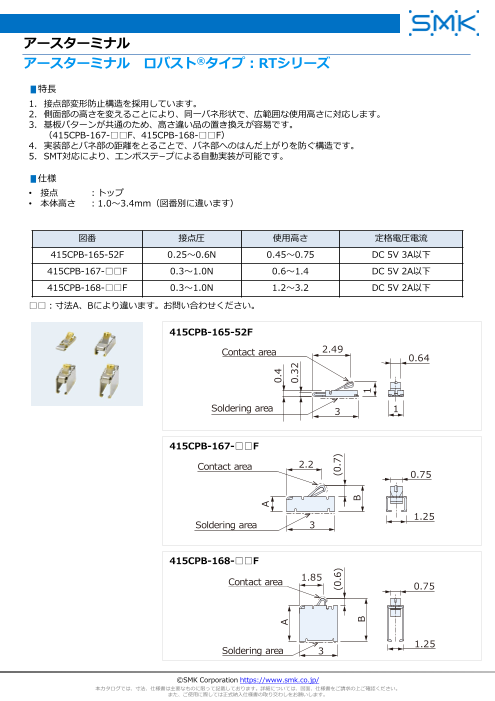

Page1
スライド番号 1
アースターミナル
アースターミナル ロバスト®タイプ：RTシリーズ
▮特長
1. 接点部変形防止構造を採用しています。
2. 側面部の高さを変えることにより、同一バネ形状で、広範囲な使用高さに対応します。
3. 基板パターンが共通のため、高さ違い品の置き換えが容易です。
（415CPB-167-□□F、415CPB-168-□□F）
4. 実装部とバネ部の距離をとることで、バネ部へのはんだ上がりを防ぐ構造です。
5. SMT対応により、エンボステ−プによる自動実装が可能です。
▮仕様
• 接点 ：トップ
• 本体高さ ：1.0～3.4mm（図番別に違います）
図番 接点圧 使用高さ 定格電圧電流
415CPB-165-52F 0.25～0.6N 0.45～0.75 DC 5V 3A以下
415CPB-167-□□F 0.3～1.0N 0.6～1.4 DC 5V 2A以下
415CPB-168-□□F 0.3～1.0N 1.2～3.2 DC 5V 2A以下
□□：寸法A、Bにより違います。お問い合わせください。
415CPB-165-52F
Contact area 2.49
0.64
Soldering area 3 1
415CPB-167-□□F
Contact area 2.2
0.75
1.25
Soldering area 3
415CPB-168-□□F
Contact area 1.85
0.75
Soldering area 1.25
3
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
A
A 0.4
0.32
(0.6) (0.7)
B B
