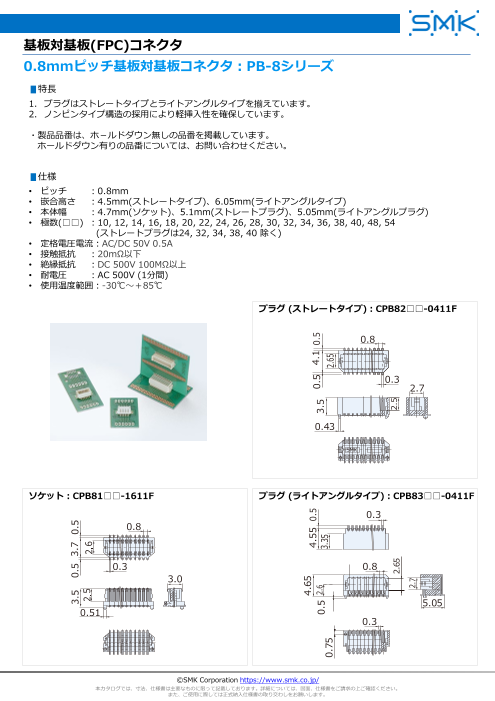

基板対基板(FPC)コネクタ
0.8mmピッチ基板対基板コネクタ：PB-8シリーズ
▮特長
1. プラグはストレートタイプとライトアングルタイプを揃えています。
2. ノンピンタイプ構造の採用により軽挿入性を確保しています。
・製品品番は、ホ－ルドダウン無しの品番を掲載しています。
ホールドダウン有りの品番については、お問い合わせください。
▮仕様
• ピッチ ：0.8mm
• 嵌合高さ ：4.5mm(ストレートタイプ)、6.05mm(ライトアングルタイプ)
• 本体幅 ：4.7mm(ソケット)、5.1mm(ストレートプラグ)、5.05mm(ライトアングルプラグ)
• 極数(□□) ：10, 12, 14, 16, 18, 20, 22, 24, 26, 28, 30, 32, 34, 36, 38, 40, 48, 54
(ストレートプラグは24, 32, 34, 38, 40 除く)
• 定格電圧電流：AC/DC 50V 0.5A
• 接触抵抗 ：20mΩ以下
• 絶縁抵抗 ：DC 500V 100MΩ以上
• 耐電圧 ：AC 500V (1分間)
• 使用温度範囲：-30℃～＋85℃
プラグ (ストレートタイプ)：CPB82□□-0411F
0.8
0.3
2.7
0.43
ソケット：CPB81□□-1611F プラグ (ライトアングルタイプ)：CPB83□□-0411F
0.3
0.8
0.3 0.8
3.0
5.05
0.3
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
3.5 0.5 3.7 0.5
4.65 4.55 0.5
0.5 3.5 0.5 0.5
0.75
2.65 2.5
