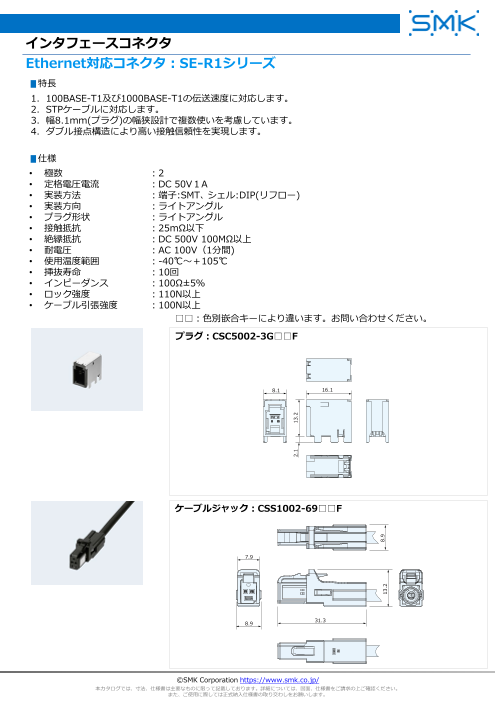

スライド番号 1
インタフェースコネクタ
Ethernet対応コネクタ：SE-R1シリーズ
▮特長
1. 100BASE-T1及び1000BASE-T1の伝送速度に対応します。
2. STPケーブルに対応します。
3. 幅8.1mm(プラグ)の幅狭設計で複数使いを考慮しています。
4. ダブル接点構造により高い接触信頼性を実現します。
▮仕様
• 極数 ：2
• 定格電圧電流 ：DC 50V１A
• 実装方法 ：端子:SMT､ シェル:DIP(リフロー)
• 実装方向 ：ライトアングル
• プラグ形状 ：ライトアングル
• 接触抵抗 ：25mΩ以下
• 絶縁抵抗 ：DC 500V 100MΩ以上
• 耐電圧 ：AC 100V（1分間)
• 使用温度範囲 ：-40℃～＋105℃
• 挿抜寿命 ：10回
• インピーダンス ：100Ω±5％
• ロック強度 ：110N以上
• ケーブル引張強度 ：100N以上
□□：色別嵌合キーにより違います。お問い合わせください。
プラグ：CSC5002-3G□□F
8.1 16.1
ケーブルジャック：CSS1002-69□□F
7.9
8.9 31.3
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
2.1 13.2
13.2 8.9
