Page1

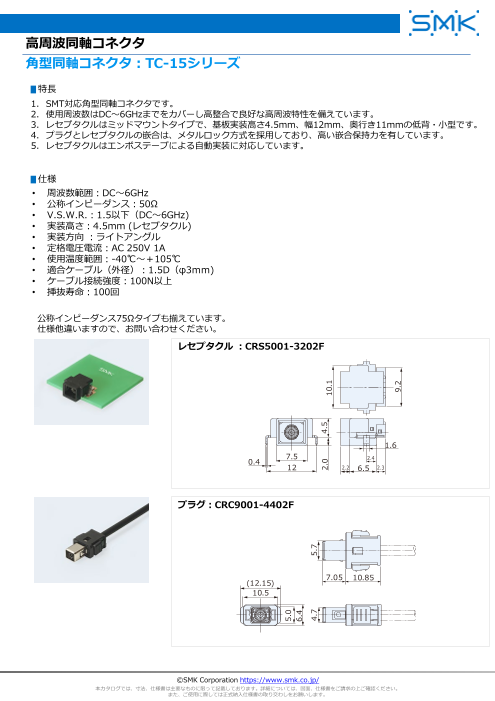

スライド番号 1
高周波同軸コネクタ
角型同軸コネクタ：TC-15シリーズ
▮特長
1. SMT対応角型同軸コネクタです。
2. 使用周波数はDC～6GHzまでをカバーし高整合で良好な高周波特性を備えています。
3. レセプタクルはミッドマウントタイプで、基板実装高さ4.5mm、幅12mm、奥行き11mmの低背・小型です。
4. プラグとレセプタクルの嵌合は、メタルロック方式を採用しており、高い嵌合保持力を有しています。
5. レセプタクルはエンボステープによる自動実装に対応しています。
▮仕様
• 周波数範囲：DC～6GHz
• 公称インピーダンス：50Ω
• V.S.W.R.：1.5以下（DC～6GHz)
• 実装高さ：4.5mm (レセプタクル)
• 実装方向 ：ライトアングル
• 定格電圧電流：AC 250V 1A
• 使用温度範囲：-40℃～＋105℃
• 適合ケーブル（外径）：1.5D（φ3ｍｍ)
• ケーブル接続強度：100N以上
• 挿抜寿命：100回
公称インピーダンス75Ωタイプも揃えています。
仕様他違いますので、お問い合わせください。
レセプタクル ：CRS5001-3202F
1.6
0.4 7.5 2.4
12 2.2 6.5 2.3
プラグ：CRC9001-4402F
7.05 10.85
(12.15)
10.5
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
5.0
6.4
4.7 5.7
2.0 4.5 10.1
9.2
