Page1
スライド番号 1

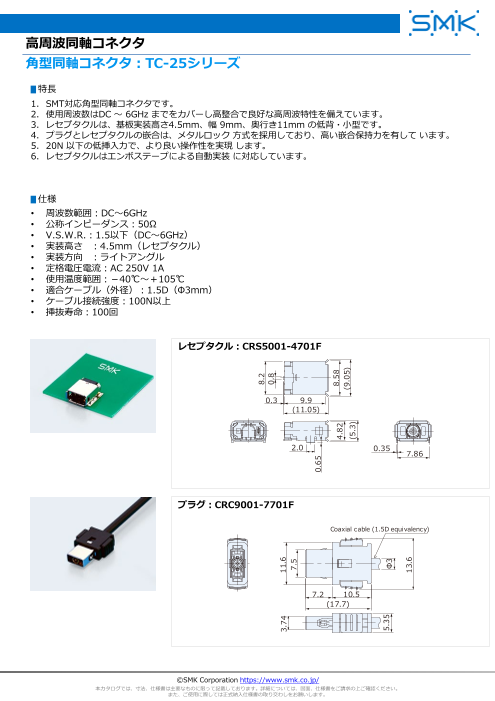

高周波同軸コネクタ
角型同軸コネクタ：TC-25シリーズ
▮特長
1. SMT対応角型同軸コネクタです。
2. 使用周波数はDC ～ 6GHz までをカバーし高整合で良好な高周波特性を備えています。
3. レセプタクルは、基板実装高さ4.5mm、幅 9mm、奥行き11mm の低背・小型です。
4. プラグとレセプタクルの嵌合は、メタルロック 方式を採用しており、高い嵌合保持力を有して います。
5. 20N 以下の低挿入力で、より良い操作性を実現 します。
6. レセプタクルはエンボステープによる自動実装 に対応しています。
▮仕様
• 周波数範囲：DC～6GHz
• 公称インピーダンス：50Ω
• V.S.W.R.：1.5以下（DC～6GHz）
• 実装高さ ：4.5mm（レセプタクル）
• 実装方向 ：ライトアングル
• 定格電圧電流：AC 250V 1A
• 使用温度範囲：－40℃～＋105℃
• 適合ケーブル（外径）：1.5D（Φ3mm）
• ケーブル接続強度：100N以上
• 挿抜寿命：100回
レセプタクル：CRS5001-4701F
0.3 9.9
(11.05)
2.0 0.35 7.86
プラグ：CRC9001-7701F
Coaxial cable (1.5D equivalency)
7.2 10.5
(17.7)
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
8.2
0.8
3.74 11.6
7.5
0.65
4.82 8.58
(9.05)
(5.3)
5.35 Φ3
13.6
