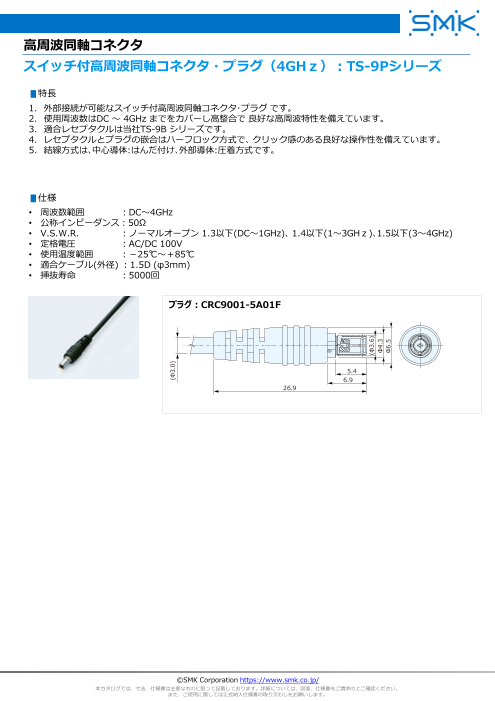

Page1
スライド番号 1
高周波同軸コネクタ
スイッチ付高周波同軸コネクタ・プラグ（4GHｚ）：TS-9Pシリーズ
▮特長
1. 外部接続が可能なスイッチ付高周波同軸コネクタ･プラグ です。
2. 使用周波数はDC ～ 4GHz までをカバーし高整合で 良好な高周波特性を備えています。
3. 適合レセプタクルは当社TS-9B シリーズです。
4. レセプタクルとプラグの嵌合はハーフロック方式で､ クリック感のある良好な操作性を備えています。
5. 結線方式は､中心導体:はんだ付け､外部導体:圧着方式です。
▮仕様
• 周波数範囲 ：DC～4GHz
• 公称インピーダンス：50Ω
• V.S.W.R. ：ノーマルオープン 1.3以下(DC～1GHz)､ 1.4以下(1～3GHｚ)､1.5以下(3～4GHz)
• 定格電圧 ：AC/DC 100V
• 使用温度範囲 ：－25℃～＋85℃
• 適合ケーブル(外径) ：1.5D (φ3mm)
• 挿抜寿命 ：5000回
プラグ：CRC9001-5A01F
5.4
6.9
26.9
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
(Φ3.0)
(Φ3.6)
Φ4.3
Φ6.5
