スイッチ付高周波同軸コネクタ（4GHz）　TS-9B

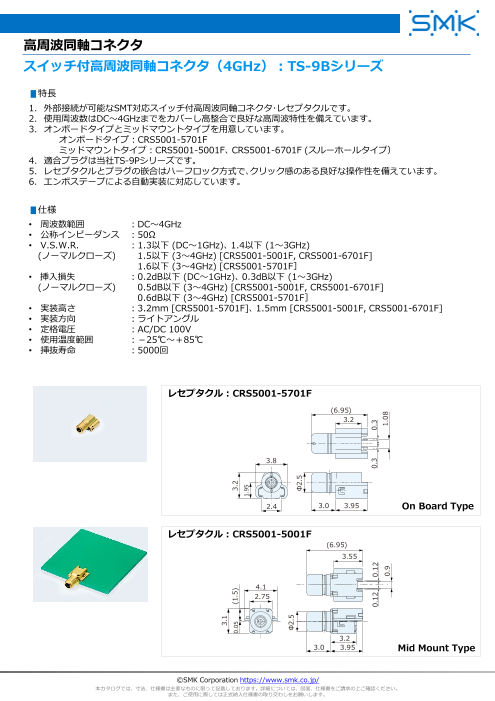

高周波同軸コネクタ スイッチ付高周波同軸コネクタ（4GHz）：TS-9Bシリーズ ▮特長 1. 外部接続が可能なSMT対応スイッチ付高周波同軸コネクタ･レセプタクルです。 2. 使用周波数はDC～4GHzまでをカバーし高整合で良好な高周波特性を備えています。 3. オンボードタイプとミッドマウントタイプを用意しています。 オンボードタイプ：CRS5001-5701F ミッドマウントタイプ：CRS5001-5001F､ CRS5001-6701F (スルーホールタイプ） 4. 適合プラグは当社TS-9Pシリーズです。 5. レセプタクルとプラグの嵌合はハーフロック方式で､クリック感のある良好な操作性を備えています。 6. エンボステープによる自動実装に対応しています。 ▮仕様 • 周波数範囲 ：DC～4GHz • 公称インピーダンス ：50Ω • V.S.W.R. ：1.3以下 (DC～1GHz)､ 1.4以下 (1～3GHz) (ノーマルクローズ) 1.5以下 (3～4GHz) [CRS5001-5001F, CRS5001-6701F] 1.6以下 (3～4GHz) [CRS5001-5701F］ • 挿入損失 ：0.2dB以下 (DC～1GHz)､ 0.3dB以下 (1～3GHz) (ノーマルクローズ) 0.5dB以下 (3～4GHz) [CRS5001-5001F, CRS5001-6701F] 0.6dB以下 (3～4GHz) [CRS5001-5701F］ • 実装高さ ：3.2mm [CRS5001-5701F]､ 1.5mm [CRS5001-5001F, CRS5001-6701F] • 実装方向 ：ライトアングル • 定格電圧 ：AC/DC 100V • 使用温度範囲 ：－25℃～＋85℃ • 挿抜寿命 ：5000回 レセプタクル : CRS5001-5701F (6.95) 3.2 3.8 2.4 3.0 3.95 On Board Type レセプタクル : CRS5001-5001F (6.95) 3.55 4.1 2.75 3.2 3.0 3.95 Mid Mount Type ©SMK Corporation https://www.smk.co.jp/ 本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。 また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。 3.1 0.05 (1.5) 3.2 1.95 Φ2.5 Φ2.5 0.12 0.12 0.3 0.3 0.9 1.08

高周波同軸コネクタ スイッチ付高周波同軸コネクタ（4GHz）：TS-9Bシリーズ レセプタクル : CRS5001-6701F (6.95) 3.55 1.4 2.75 1.45 5.0 0.25 3.2 Mid Mount Type 3.0 3.95 (Through Hole Type) ©SMK Corporation https://www.smk.co.jp/ 本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。 また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。 3.1 0.05 (1.5) 0.8 Φ2.5 5.25 0.12 0.12 0.9 4.1
