Page1

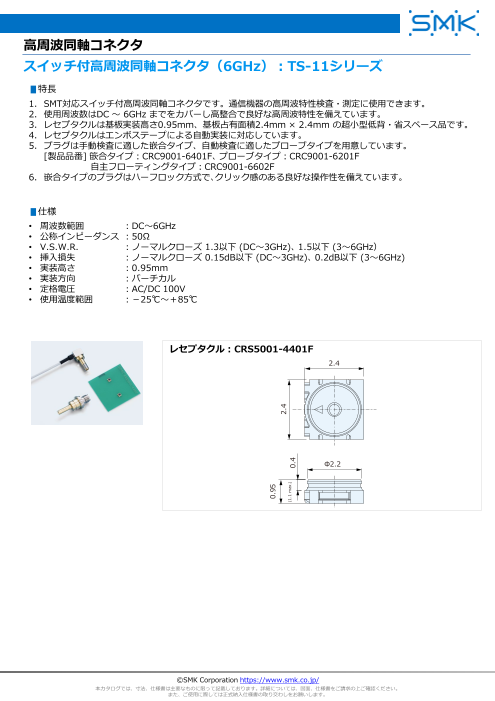

スライド番号 1
高周波同軸コネクタ
スイッチ付高周波同軸コネクタ（6GHz）：TS-11シリーズ
▮特長
1. SMT対応スイッチ付高周波同軸コネクタです。通信機器の高周波特性検査・測定に使用できます。
2. 使用周波数はDC ～ 6GHz までをカバーし高整合で良好な高周波特性を備えています。
3. レセプタクルは基板実装高さ0.95mm、基板占有面積2.4mm × 2.4mm の超小型低背・省スペース品です。
4. レセプタクルはエンボステープによる自動実装に対応しています。
5. プラグは手動検査に適した嵌合タイプ、自動検査に適したプローブタイプを用意しています。
[製品品番] 篏合タイプ：CRC9001-6401F､ プローブタイプ：CRC9001-6201F
自主フローティングタイプ：CRC9001-6602F
6. 嵌合タイプのプラグはハーフロック方式で､クリック感のある良好な操作性を備えています。
▮仕様
• 周波数範囲 ：DC～6GHz
• 公称インピーダンス ：50Ω
• V.S.W.R. ：ノーマルクローズ 1.3以下 (DC～3GHz)､ 1.5以下 (3～6GHz）
• 挿入損失 ：ノーマルクローズ 0.15dB以下 (DC～3GHz)､ 0.2dB以下 (3～6GHz)
• 実装高さ ：0.95mm
• 実装方向 ：バーチカル
• 定格電圧 ：AC/DC 100V
• 使用温度範囲 ：－25℃～＋85℃
レセプタクル : CRS5001-4401F
2.4
Φ2.2
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
0.95
2.4
(1.1 max.) 0.4
