Page1

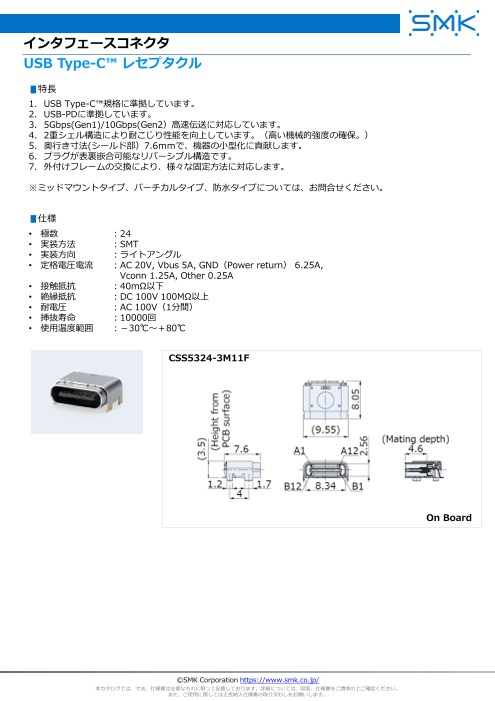

スライド番号 1
インタフェースコネクタ
USB Type-C レセプタクル
▮特長
1. USB Type-C 規格に準拠しています。
2. USB-PDに準拠しています。
3. 5Gbps(Gen1)/10Gbps(Gen2）高速伝送に対応しています。
4. 2重シェル構造により耐こじり性能を向上しています。（高い機械的強度の確保。）
5. 奥行き寸法(シールド部）7.6ｍｍで、機器の小型化に貢献します。
6. プラグが表裏嵌合可能なリバーシブル構造です。
7. 外付けフレームの交換により、様々な固定方法に対応します。
※ミッドマウントタイプ、バーチカルタイプ、防水タイプについては、お問合せください。
▮仕様
• 極数 ：24
• 実装方法 ：SMT
• 実装方向 ：ライトアングル
• 定格電圧電流 ：AC 20V, Vbus 5A, GND（Power return） 6.25A,
Vconn 1.25A, Other 0.25A
• 接触抵抗 ：40mΩ以下
• 絶縁抵抗 ：DC 100V 100MΩ以上
• 耐電圧 ：AC 100V（1分間）
• 挿抜寿命 ：10000回
• 使用温度範囲 ：－30℃～＋80℃
CSS5324-3M11F
On Board
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
