Page1

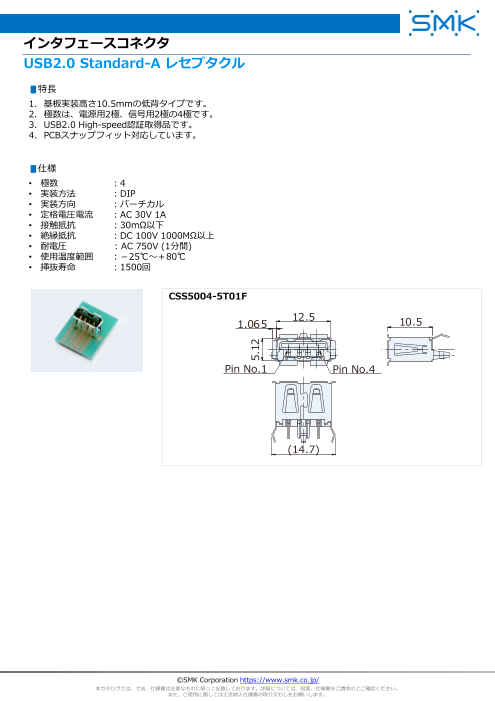

スライド番号 1
インタフェースコネクタ
USB2.0 Standard-A レセプタクル
▮特長
1. 基板実装高さ10.5mmの低背タイプです。
2. 極数は、電源用2極、信号用2極の4極です。
3. USB2.0 High-speed認証取得品です。
4. PCBスナップフィット対応しています。
▮仕様
• 極数 ：4
• 実装方法 ：DIP
• 実装方向 ：バーチカル
• 定格電圧電流 ：AC 30V 1A
• 接触抵抗 ：30mΩ以下
• 絶縁抵抗 ：DC 100V 1000MΩ以上
• 耐電圧 : AC 750V (1分間)
• 使用温度範囲 ：－25℃～＋80℃
• 挿抜寿命 ：1500回
CSS5004-5T01F
1.065 12.5 10.5
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
5.12
