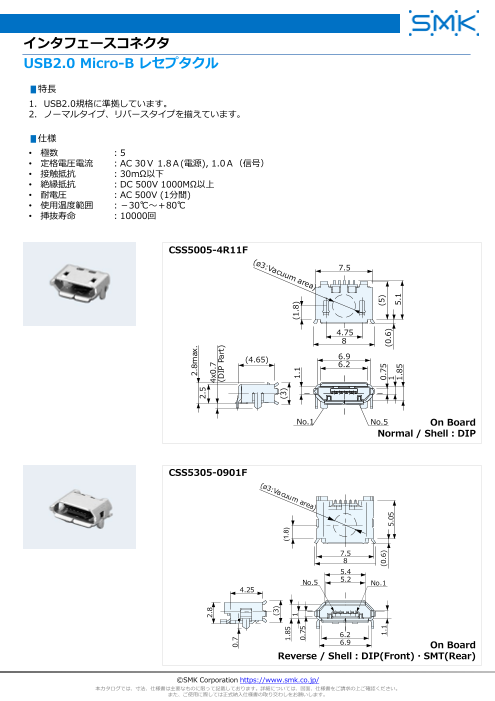

Page1
スライド番号 1
インタフェースコネクタ
USB2.0 Micro-B レセプタクル
▮特長
1. USB2.0規格に準拠しています。
2. ノーマルタイプ、リバースタイプを揃えています。
▮仕様
• 極数 ：5
• 定格電圧電流 ：AC 30Ｖ 1.8Ａ(電源), 1.0Ａ（信号）
• 接触抵抗 ：30mΩ以下
• 絶縁抵抗 ：DC 500V 1000MΩ以上
• 耐電圧 ：AC 500V (1分間)
• 使用温度範囲 ：－30℃～＋80℃
• 挿抜寿命 ：10000回
CSS5005-4R11F
7.5
4.75
8
(4.65) 6.9
6.2
No.1 No.5 On Board
Normal / Shell：DIP
CSS5305-0901F
7.5
8
5.4
No.5 5.2 No.1
4.25
6.2
6.9 On Board
Reverse / Shell：DIP(Front)・SMT(Rear)
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
2.8max.
2.5
2.8 4x0.7
(DIP Part)
0.7
(3)
1.85 (1.8) (3)
1 1.1 (1.8)
0.75
1.1 (0.6) 0.75 (5)
5.05 1 (0.6)
1.85 5.1
Page2
スライド番号 2
インタフェースコネクタ
USB2.0 Micro-B レセプタクル
CSS5305-9301F
7.5
5.4
No.5 No.1
6.9
Mid Mount
Reverse / Shell：DIP
CSS5305-4503F
7.5
8
5.4
No.5 5.2 No.1
6.2
6.9
Mid Mount
Reverse / Shell：DIP
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
(3)
1.85 1.85 .35
1 5.9
5
0.75 (3)
1.1 (0.55) 1.1
5.85
4x0.8
1 1 4×0.5
(Height from ght from PCB surface.)
PCB surface.)
