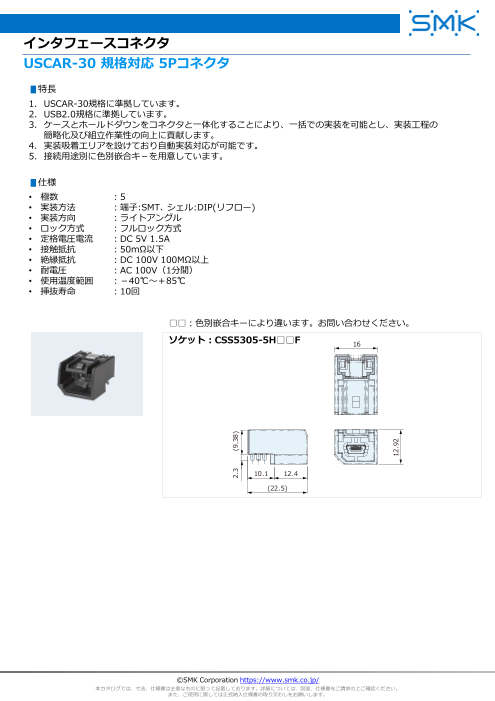

インタフェースコネクタ
USCAR-30 規格対応 5Pコネクタ
▮特長
1. USCAR-30規格に準拠しています。
2. USB2.0規格に準拠しています。
3. ケースとホールドダウンをコネクタと一体化することにより、一括での実装を可能とし、実装工程の
簡略化及び組立作業性の向上に貢献します。
4. 実装吸着エリアを設けており自動実装対応が可能です。
5. 接続用途別に色別嵌合キ－を用意しています。
▮仕様
• 極数 ：5
• 実装方法 ：端子:SMT､ シェル:DIP(リフロー)
• 実装方向 ：ライトアングル
• ロック方式 ：フルロック方式
• 定格電圧電流 ：DC 5V 1.5A
• 接触抵抗 ：50mΩ以下
• 絶縁抵抗 ：DC 100V 100MΩ以上
• 耐電圧 ：AC 100V（1分間）
• 使用温度範囲 ：－40℃～＋85℃
• 挿抜寿命 ：10回
□□：色別嵌合キーにより違います。お問い合わせください。
ソケット：CSS5305-5H□□F 16
10.1 12.4
(22.5)
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
2.3 (9.38)
12.92
