Page1

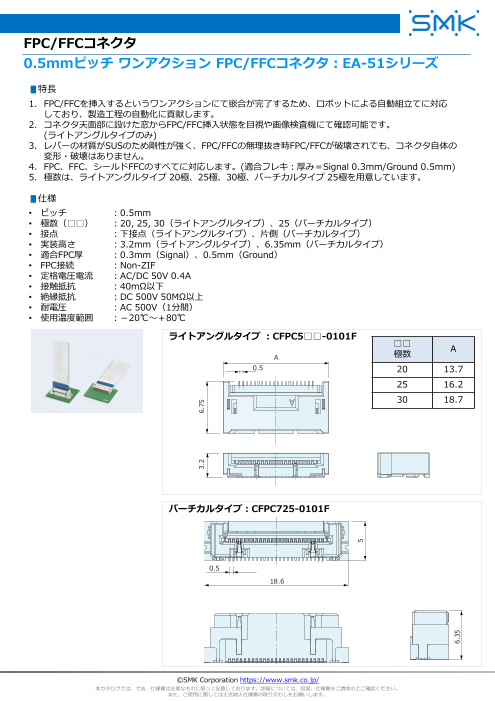

スライド番号 1
FPC/FFCコネクタ
0.5mmピッチ ワンアクション FPC/FFCコネクタ：EA-51シリーズ
▮特長
1. FPC/FFCを挿入するというワンアクションにて嵌合が完了するため、ロボットによる自動組立てに対応
しており、製造工程の自動化に貢献します。
2. コネクタ天面部に設けた窓からFPC/FFC挿入状態を目視や画像検査機にて確認可能です。
(ライトアングルタイプのみ)
3. レバーの材質がSUSのため剛性が強く、FPC/FFCの無理抜き時FPC/FFCが破壊されても、コネクタ自体の
変形・破壊はありません。
4. FPC、FFC、シールドFFCのすべてに対応します。(適合フレキ：厚み＝Signal 0.3mm/Ground 0.5mm)
5. 極数は、ライトアングルタイプ 20極、25極、30極、バーチカルタイプ 25極を用意しています。
▮仕様
• ピッチ ：0.5mm
• 極数（□□） ：20, 25, 30（ライトアングルタイプ）、25（バーチカルタイプ）
• 接点 ：下接点（ライトアングルタイプ）、片側（バーチカルタイプ）
• 実装高さ ：3.2mm（ライトアングルタイプ）、6.35mm（バーチカルタイプ）
• 適合FPC厚 ：0.3mm（Signal）、0.5mm（Ground）
• FPC接続 ：Non-ZIF
• 定格電圧電流 ：AC/DC 50V 0.4A
• 接触抵抗 ：40mΩ以下
• 絶縁抵抗 ：DC 500V 50MΩ以上
• 耐電圧 ：AC 500V（1分間）
• 使用温度範囲 ：－20℃～＋80℃
ライトアングルタイプ：CFPC5□□-0101F
□□
極数 A
A
0.5 20 13.7
25 16.2
30 18.7
バーチカルタイプ：CFPC725-0101F
0.5
18.6
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
3.2 6.75
5
6.35
