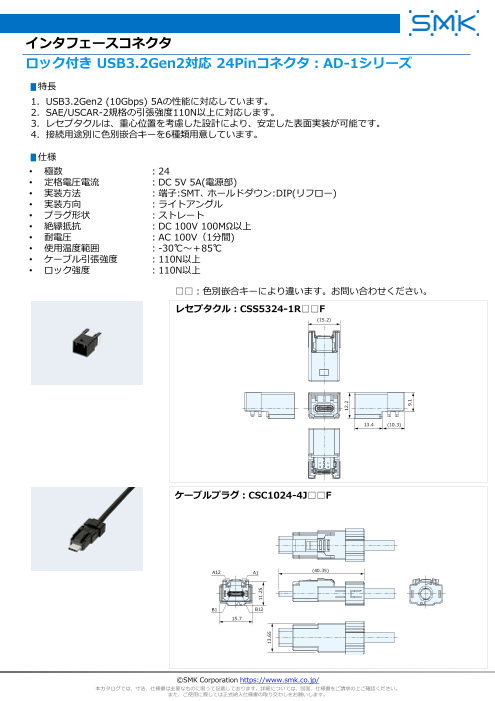

ロック付き USB3.2Gen2対応 24Pinコネクタ：AD-1シリーズ
▮特長
1. USB3.2Gen2 (10Gbps) 5Aの性能に対応しています。
2. SAE/USCAR-2規格の引張強度110N以上に対応します。
3. レセプタクルは、重心位置を考慮した設計により、安定した表面実装が可能です。
4. 接続用途別に色別嵌合キーを6種類用意しています。
▮仕様
• 極数 ：24
• 定格電圧電流 ：DC 5V 5A(電源部)
• 実装方法 ：端子:SMT､ ホールドダウン:DIP(リフロー)
• 実装方向 ：ライトアングル
• プラグ形状 ：ストレート
• 絶縁抵抗 ：DC 100V 100MΩ以上
• 耐電圧 ：AC 100V（1分間)
• 使用温度範囲 ：-30℃～＋85℃
• ケーブル引張強度 ：110N以上
• ロック強度 ：110N以上
□□：色別嵌合キーにより違います。お問い合わせください。
レセプタクル：CSS5324-1R□□F
(15.2)
13.4 (10.3)
ケーブルプラグ：CSC1024-4J□□F
A12 A1 (40.35)
B1 B12
15.7
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
11.25
13.65
12.2
9.1
