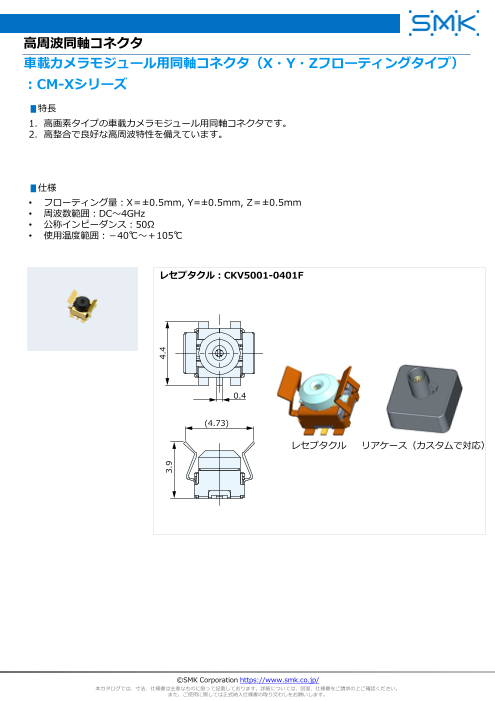

Page1
スライド番号 1
高周波同軸コネクタ
車載カメラモジュール用同軸コネクタ（X・Y・Zフローティングタイプ）
：CM-Xシリーズ
▮特長
1. 高画素タイプの車載カメラモジュール用同軸コネクタです。
2. 高整合で良好な高周波特性を備えています。
▮仕様
• フローティング量：X＝±0.5mm, Y=±0.5mm, Z＝±0.5mm
• 周波数範囲：DC～4GHz
• 公称インピーダンス：50Ω
• 使用温度範囲：－40℃～＋105℃
レセプタクル：CKV5001-0401F
0.4
(4.73)
レセプタクル リアケース（カスタムで対応）
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
4.4
3.9
