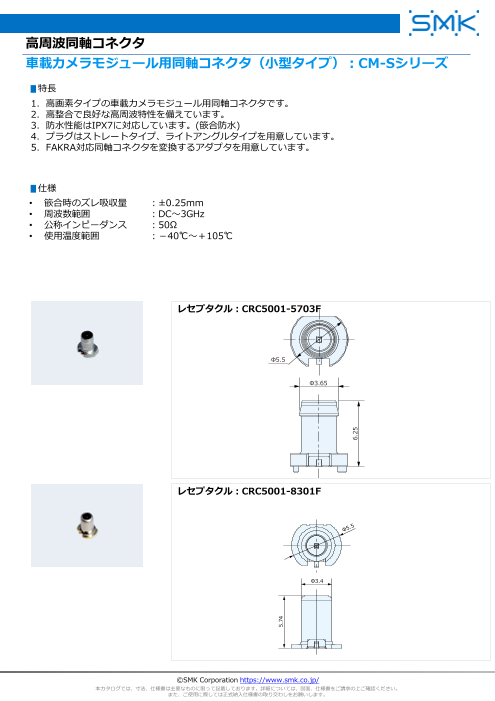

Page1
スライド番号 1
高周波同軸コネクタ
車載カメラモジュール用同軸コネクタ（小型タイプ）：CM-Sシリーズ
▮特長
1. 高画素タイプの車載カメラモジュール用同軸コネクタです。
2. 高整合で良好な高周波特性を備えています。
3. 防水性能はIPX7に対応しています。(篏合防水)
4. プラグはストレートタイプ、ライトアングルタイプを用意しています。
5. FAKRA対応同軸コネクタを変換するアダプタを用意しています。
▮仕様
• 篏合時のズレ吸収量 ：±0.25mm
• 周波数範囲 ：DC～3GHz
• 公称インピーダンス ：50Ω
• 使用温度範囲 ：－40℃～＋105℃
レセプタクル：CRC5001-5703F
Φ5.5
Φ3.65
レセプタクル：CRC5001-8301F
Φ3.4
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
5.74
6.25
Page2
スライド番号 2
車載カメラモジュール用同軸コネクタ
車載カメラモジュール用同軸コネクタ（小型タイプ）：CM-Sシリーズ
プラグ(ストレートタイプ)：CRS9001-3201F
12.4
13.2 3
プラグ(ライトアングルタイプ)：CRS9001-3101F
(17.2) 8.1
Φ2.4 Φ6
12.4
□□：嵌合キーにより違います。お問い合わせください。
変換アダプタ：CKV9001-01□□F
19.6 5 15
2× Φ2.4
2× Φ4.1
SMB side FAKRA side
変換アダプタ：CKV9001-02□□F
3 15
2× Φ2.4
9.7 10.8
SMB side
FAKRA side
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
11.8
11.8
4 Φ5.5
Φ6
Φ6
19.6
Φ7.5 Φ7.5 3 10
19.6
