Page1

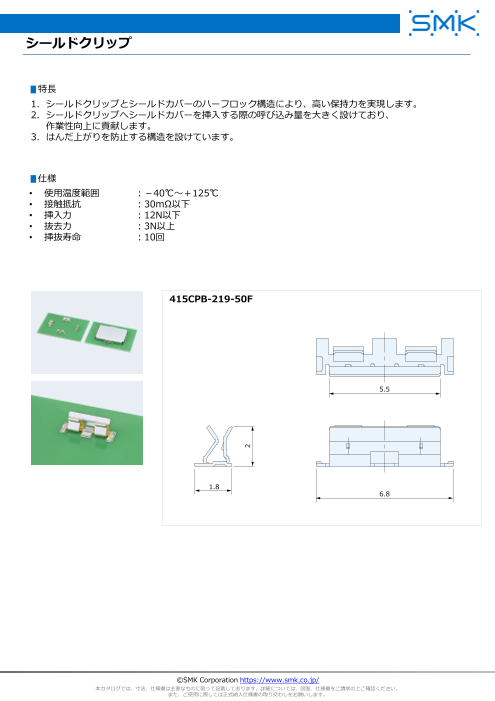

スライド番号 1
シールドクリップ
▮特長
1. シールドクリップとシールドカバーのハーフロック構造により、高い保持力を実現します。
2. シールドクリップへシールドカバーを挿入する際の呼び込み量を大きく設けており、
作業性向上に貢献します。
3. はんだ上がりを防止する構造を設けています。
▮仕様
• 使用温度範囲 ：－40℃～＋125℃
• 接触抵抗 ：30mΩ以下
• 挿入力 ：12N以下
• 抜去力 ：3N以上
• 挿抜寿命 ：10回
415CPB-219-50F
5.5
1.8
6.8
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
2
