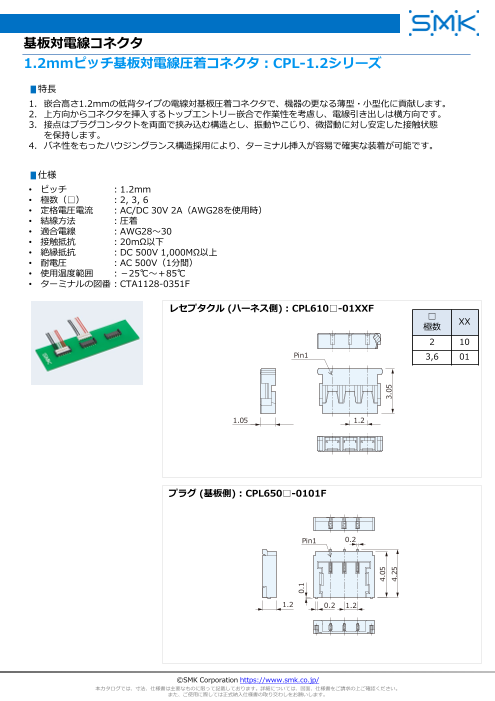

基板対電線コネクタ
1.2mmピッチ基板対電線圧着コネクタ：CPL-1.2シリーズ
▮特長
1. 嵌合高さ1.2mmの低背タイプの電線対基板圧着コネクタで、機器の更なる薄型・小型化に貢献します。
2. 上方向からコネクタを挿入するトップエントリー嵌合で作業性を考慮し、電線引き出しは横方向です。
3. 接点はプラグコンタクトを両面で挟み込む構造とし、振動やこじり、微摺動に対し安定した接触状態
を保持します。
4. バネ性をもったハウジングランス構造採用により、ターミナル挿入が容易で確実な装着が可能です。
▮仕様
• ピッチ ：1.2mm
• 極数（□） ：2, 3, 6
• 定格電圧電流 ：AC/DC 30V 2A（AWG28を使用時）
• 結線方法 ：圧着
• 適合電線 ：AWG28～30
• 接触抵抗 ：20mΩ以下
• 絶縁抵抗 ：DC 500V 1,000MΩ以上
• 耐電圧 ：AC 500V（1分間）
• 使用温度範囲 ：－25℃～＋85℃
• ターミナルの図番：CTA1128-0351F
レセプタクル (ハーネス側) : CPL610□-01XXF
□
極数 XX
2 10
Pin1 3,6 01
1.05 1.2
プラグ (基板側) : CPL650□-0101F
Pin1
1.2 0.2 1.2
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
0.1
4.05
3.05
4.25
