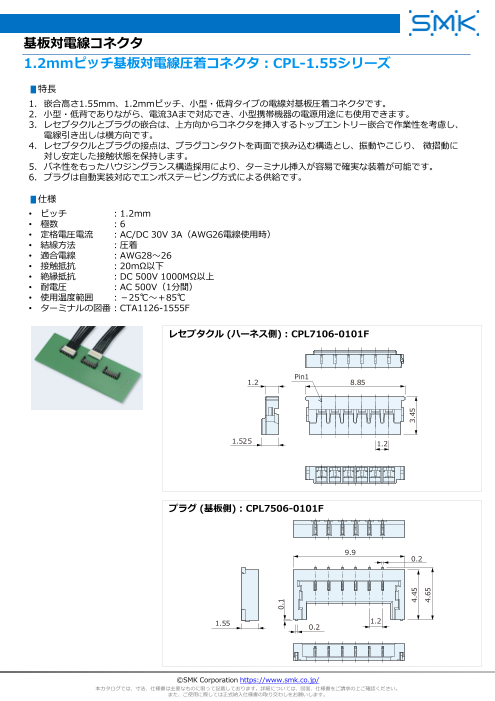

Page1
スライド番号 1
基板対電線コネクタ
1.2mmピッチ基板対電線圧着コネクタ：CPL-1.55シリーズ
▮特長
1. 嵌合高さ1.55mm、1.2mmピッチ、小型・低背タイプの電線対基板圧着コネクタです。
2. 小型・低背でありながら、電流3Aまで対応でき、小型携帯機器の電源用途にも使用できます。
3. レセプタクルとプラグの嵌合は、上方向からコネクタを挿入するトップエントリー嵌合で作業性を考慮し、
電線引き出しは横方向です。
4. レセプタクルとプラグの接点は、プラグコンタクトを両面で挟み込む構造とし、振動やこじり、 微摺動に
対し安定した接触状態を保持します。
5. バネ性をもったハウジングランス構造採用により、ターミナル挿入が容易で確実な装着が可能です。
6. プラグは自動実装対応でエンボステーピング方式による供給です。
▮仕様
• ピッチ ：1.2mm
• 極数 ：6
• 定格電圧電流 ：AC/DC 30V 3A（AWG26電線使用時）
• 結線方法 ：圧着
• 適合電線 ：AWG28～26
• 接触抵抗 ：20mΩ以下
• 絶縁抵抗 ：DC 500V 1000MΩ以上
• 耐電圧 ：AC 500V（1分間）
• 使用温度範囲 ：－25℃～＋85℃
• ターミナルの図番：CTA1126-1555F
レセプタクル (ハーネス側) : CPL7106-0101F
Pin1
1.2 8.85
1.525 1.2
プラグ (基板側) : CPL7506-0101F
9.9
0.2
1.55 1.2
0.2
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
0.1
4.45 3.45
4.65
