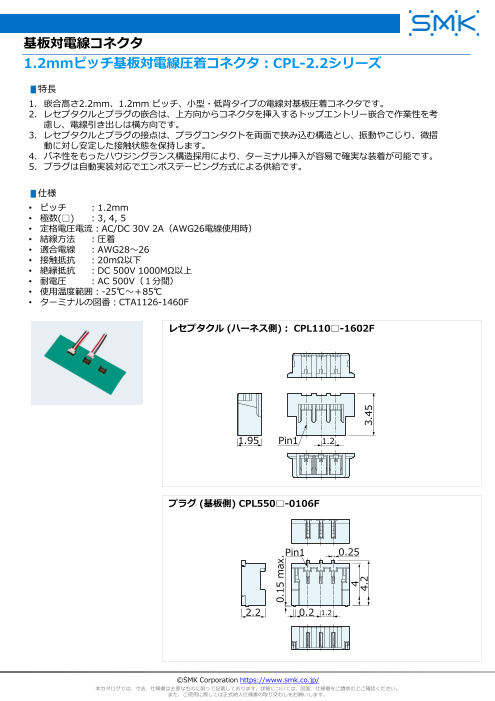

Page1
スライド番号 1
基板対電線コネクタ
1.2mmピッチ基板対電線圧着コネクタ：CPL-2.2シリーズ
▮特長
1. 嵌合高さ2.2mm、1.2mm ピッチ、小型・低背タイプの電線対基板圧着コネクタです。
2. レセプタクルとプラグの嵌合は、上方向からコネクタを挿入するトップエントリー嵌合で作業性を考
慮し、電線引き出しは横方向です。
3. レセプタクルとプラグの接点は、プラグコンタクトを両面で挟み込む構造とし、振動やこじり、微摺
動に対し安定した接触状態を保持します。
4. バネ性をもったハウジングランス構造採用により、ターミナル挿入が容易で確実な装着が可能です。
5. プラグは自動実装対応でエンボステーピング方式による供給です。
▮仕様
• ピッチ ：1.2mm
• 極数(□) ：3, 4, 5
• 定格電圧電流：AC/DC 30V 2A（AWG26電線使用時）
• 結線方法 ：圧着
• 適合電線 ：AWG28～26
• 接触抵抗 ：20mΩ以下
• 絶縁抵抗 ：DC 500V 1000MΩ以上
• 耐電圧 ：AC 500V（１分間）
• 使用温度範囲：-25℃～＋85℃
• ターミナルの図番：CTA1126-1460F
レセプタクル (ハーネス側)： CPL110□-1602F
1.95 Pin1 1.2
プラグ (基板側) CPL550□-0106F
Pin1 0.25
2.2 0.2 1.2
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
0.15 max.
4
4.2 3.45
