Page1

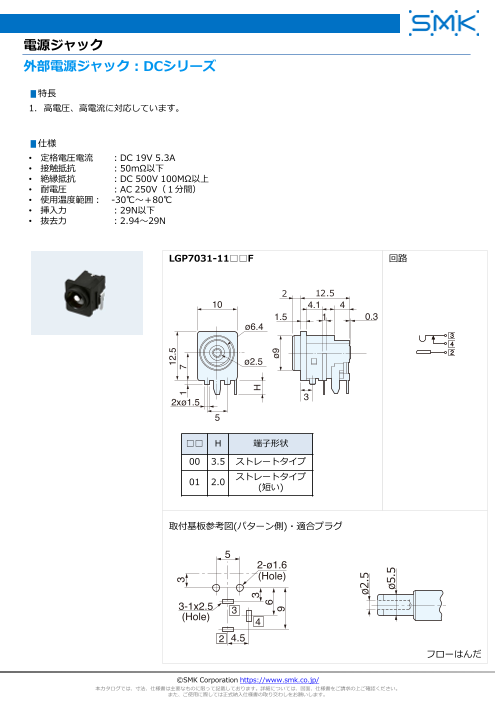

スライド番号 1
電源ジャック
外部電源ジャック：DCシリーズ
▮特長
1. 高電圧、高電流に対応しています。
▮仕様
• 定格電圧電流 ：DC 19V 5.3A
• 接触抵抗 ：50mΩ以下
• 絶縁抵抗 ：DC 500V 100MΩ以上
• 耐電圧 ：AC 250V（１分間）
• 使用温度範囲： -30℃～＋80℃
• 挿入力 ：29N以下
• 抜去力 ：2.94～29N
LGP7031-11□□F 回路
2 12.5
□□ H 端子形状
00 3.5 ストレートタイプ
01 2.0 ストレートタイプ
(短い)
取付基板参考図(パターン側)・適合プラグ
フローはんだ
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
ø2.5
ø5.5
