電源ジャック

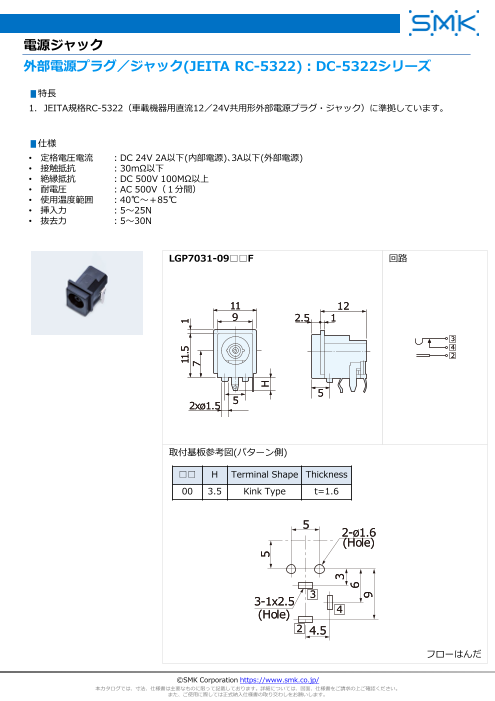

外部電源プラグ／ジャック(JEITA RC-5322)：DC-5322シリーズ
▮特長
1. JEITA規格RC-5322（車載機器用直流12／24V共用形外部電源プラグ・ジャック）に準拠しています。
▮仕様
• 定格電圧電流 ：DC 24V 2A以下(内部電源)､3A以下(外部電源)
• 接触抵抗 ：30mΩ以下
• 絶縁抵抗 ：DC 500V 100MΩ以上
• 耐電圧 ：AC 500V（１分間）
• 使用温度範囲 ：40℃～＋85℃
• 挿入力 ：5～25N
• 抜去力 ：5～30N
LGP7031-09□□F 回路
11 12
9 2.5 1
3
4
2
5
2xø1.5 5
取付基板参考図(パターン側)
□□ H Terminal Shape Thickness
00 3.5 Kink Type t=1.6
5 2-ø1.6
(Hole)
3-1x2.5 3
(Hole) 4
2 4.5
フローはんだ
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
