グランド(GND)接続やアンテナ接続に対応した低接点圧ターミナルをご紹介
このカタログについて
| ドキュメント名 | アースターミナル ET-Mシリーズ |
|---|---|
| ドキュメント種別 | 製品カタログ |
| ファイルサイズ | 367.5Kb |
| 取り扱い企業 | SMK株式会社 (この企業の取り扱いカタログ一覧) |
この企業の関連カタログ
このカタログの内容

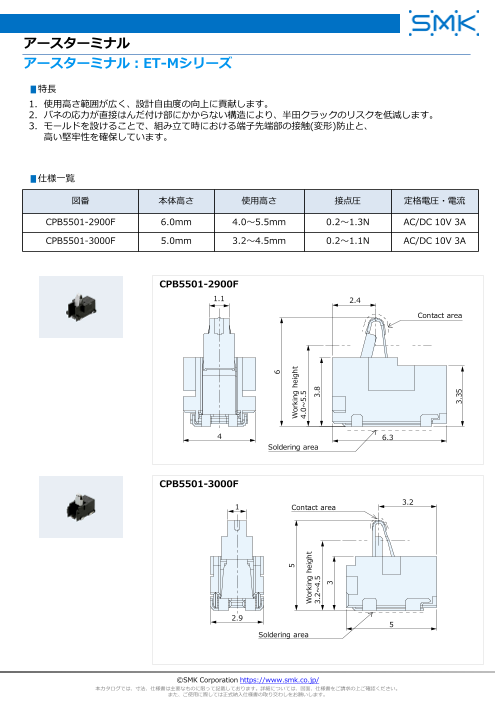

Page1
スライド番号 1
アースターミナル
アースターミナル：ET-Mシリーズ
▮特長
1. 使用高さ範囲が広く、設計自由度の向上に貢献します。
2. バネの応力が直接はんだ付け部にかからない構造により、半田クラックのリスクを低減します。
3. モールドを設けることで、組み立て時における端子先端部の接触(変形)防止と、
高い堅牢性を確保しています。
▮仕様一覧
図番 本体高さ 使用高さ 接点圧 定格電圧・電流
CPB5501-2900F 6.0mm 4.0～5.5mm 0.2～1.3N AC/DC 10V 3A
CPB5501-3000F 5.0mm 3.2～4.5mm 0.2～1.1N AC/DC 10V 3A
CPB5501-2900F
1.1 2.4
Contact area
4 6.3
Soldering area
CPB5501-3000F
1 3.2
Contact area
2.9
5
Soldering area
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
6
5 Working height
4.0~5.5
Working height
3.2~4.5 3.8
3
3.35
