Page1
スライド番号 1

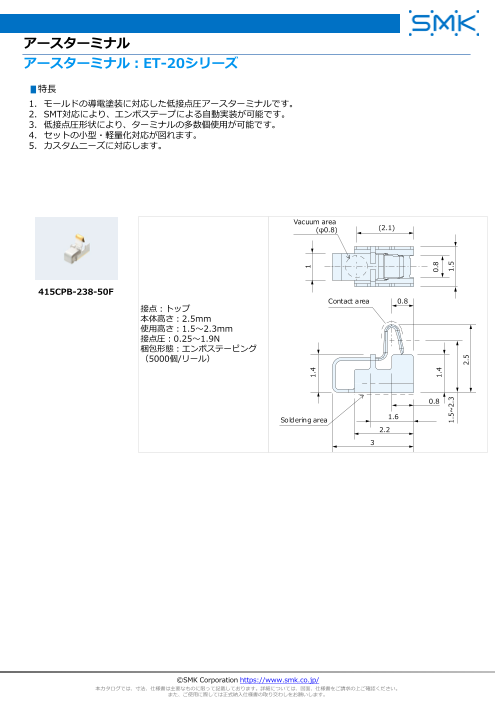

アースターミナル
アースターミナル：ET-20シリーズ
▮特長
1. モールドの導電塗装に対応した低接点圧アースターミナルです。
2. SMT対応により、エンボステープによる自動実装が可能です。
3. 低接点圧形状により、ターミナルの多数個使用が可能です。
4. セットの小型・軽量化対応が図れます。
5. カスタムニーズに対応します。
Vacuum area
(φ0.8) (2.1)
415CPB-238-50F
Contact area 0.8
接点：トップ
本体高さ：2.5mm
使用高さ：1.5～2.3mm
接点圧：0.25～1.9N
梱包形態：エンボステーピング
（5000個/リール）
0.8
Soldering area 1.6
2.2
3
©SMK Corporation https://www.smk.co.jp/
本カタログでは、寸法、仕様書は主要なものに限って記載しております。詳細については、図面、仕様書をご請求の上ご確認ください。
また、ご使用に際しては正式納入仕様書の取り交わしをお願いします。
1
1.4
1.4 0.8
1.5~2.3 1.5
2.5
